在 SHAPE-THIN 中计算有效截面时出现错误 2305

在 SHAPE-THIN 中的基本数据中激活有效截面的计算。 Allerdings kann die Berechnung nicht durchgeführt werden. Es erscheint der Fehler 2305. 该怎么办？

回复:

为了确定有效的截面属性，必须至少定义一个荷载工况（表 2.1 荷载工况）及其内力（表 3.1 内力）： Die wirksamen Querschnittskennwerte sind belastungsabhängig.

Des Weiteren werden für die Berechnung die sogenannten c/t-Teile (Tabelle 1.7 c/t-Teile) benötigt. Das Programm legt diese in der Regel automatisch an.

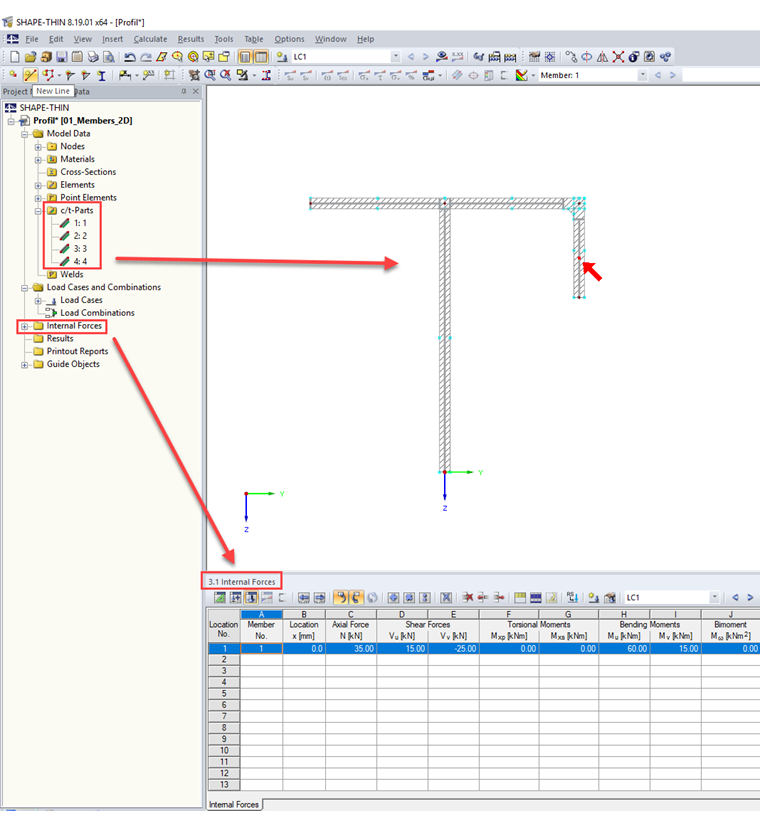

计算有效截面属性的内力和 c/t 部分
计算有效截面属性的内力和 c/t 部分
作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
