Erreur 2305 lors du calcul d'une section efficace dans SHAPE-THIN

Dans SHAPE-THIN, j’ai activé le calcul de la section efficace dans les Données de base. Le calcul est cependant impossible. L’erreur 2305 s’affiche. Que faire ?

Réponse:

Afin de déterminer les propriétés de section efficaces, au moins un cas de charge doit être défini (Tableau 2.1 Cas de charge) avec les efforts internes correspondants (Tableau 3.1 Efforts internes) : les propriétés de section efficaces dépendent de la charge.

Les parties c/t (tableau 1.7 parties c/t) sont également requises pour le calcul. Ils sont généralement créés automatiquement par le logiciel.

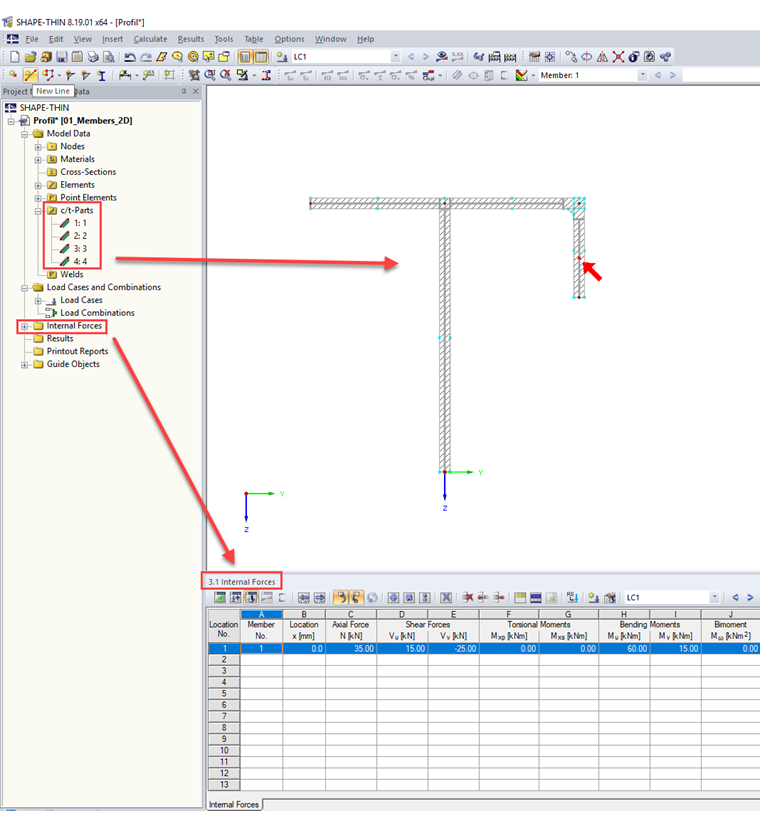

Efforts internes et parties c/t pour les propriétés de section efficaces
Efforts internes et parties c/t pour les propriétés de section efficaces
