Ce complexe est bâti sur un terrain de 9 100 m² et se trouve à proximité de l'Elbe. Les spécificités liées aux constructions de plusieurs étages ont dû être prises en compte lors de la conception de ces bâtiments. Un découplage antivibratoire a en outre été réalisé car le complexe est situé au-dessus de la ligne de métro U4 de la ville.
Le client de Dlubal Software grbv Ingenieure était chargé du calcul de la structure du bâtiment ainsi que de la planification de la construction et des éléments d'excavation. Les ingénieurs du bureau d'études grbv Ingenieure ont utilisé RFEM pour le calcul de structure des bâtiments.
grbv Ingenieure im Bauwesen GmbH & Co. KG
grbv.de

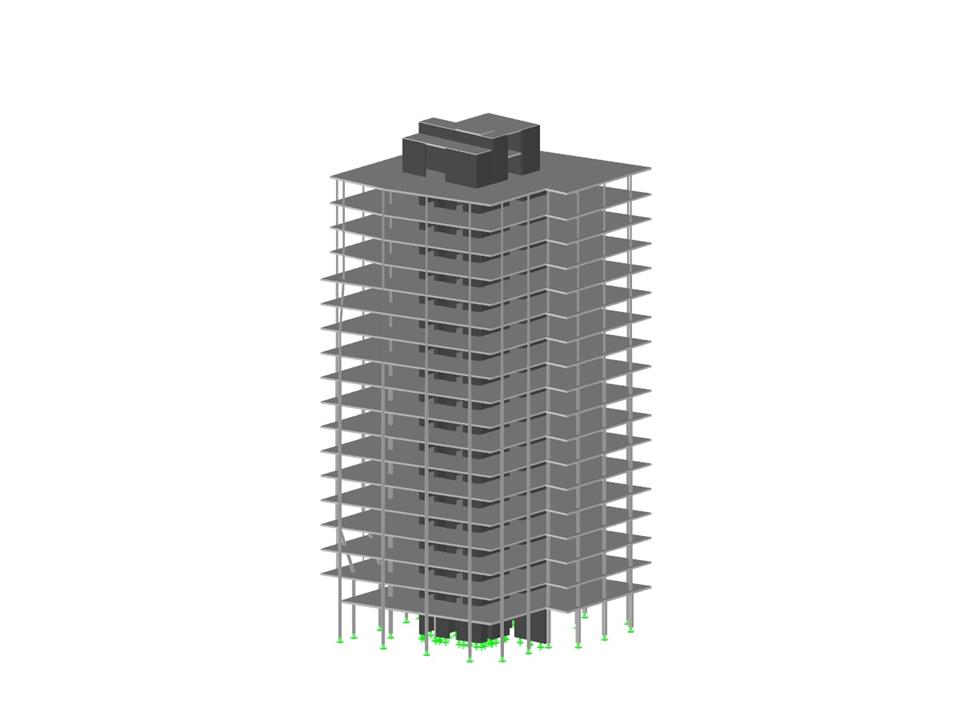

3D-Modell (© grbv)
Structure en béton armé
Nombre de nœuds | 2027 |
Nombre de lignes | 3322 |
Nombre de barres | 400 |
Nombre de surfaces | 671 |
Nombre de cas de charge | 20 |
Nombre de combinaisons de charges | 2 |
Poids total | 13664,500 t |
Dimensions (métrique) | 41,792 x 34,197 x 70,170 m |
Dimensions (impériales) | 137.11 x 112.19 x 230.22 feet |
Version du logiciel | 5.23.01 |
