La propiedad tiene una superficie total de 9.100 m² y se encuentra en una posición expuesta cerca del río. Al diseñar los edificios, se tuvieron que considerar las influencias de la construcción de varias plantas. Además, se realizó un desacoplamiento de las vibraciones porque el complejo de edificios se encuentra por encima de la línea de metro U4.
El cliente de Dlubal, grbv Ingenieure, fue responsable de la planificación estructural de la construcción del complejo de edificios y del objeto y la planificación estructural de la zanja de construcción. Para el cálculo estructural de los edificios, los ingenieros de grbv utilizaron RFEM.
grbv Ingenieure im Bauwesen GmbH & Co. KG, Hanover, Alemania
grbv.de

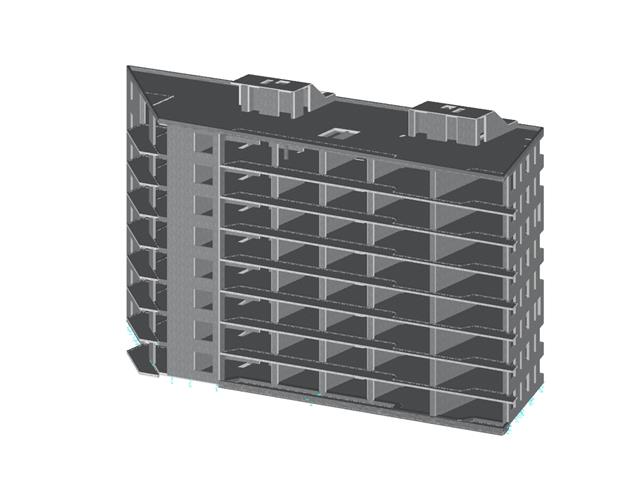

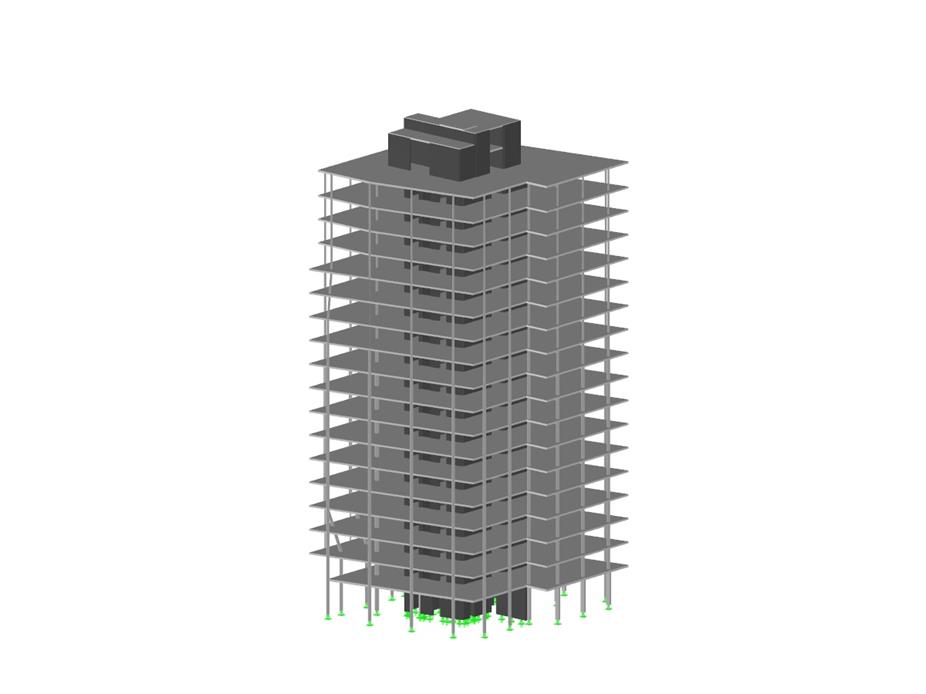

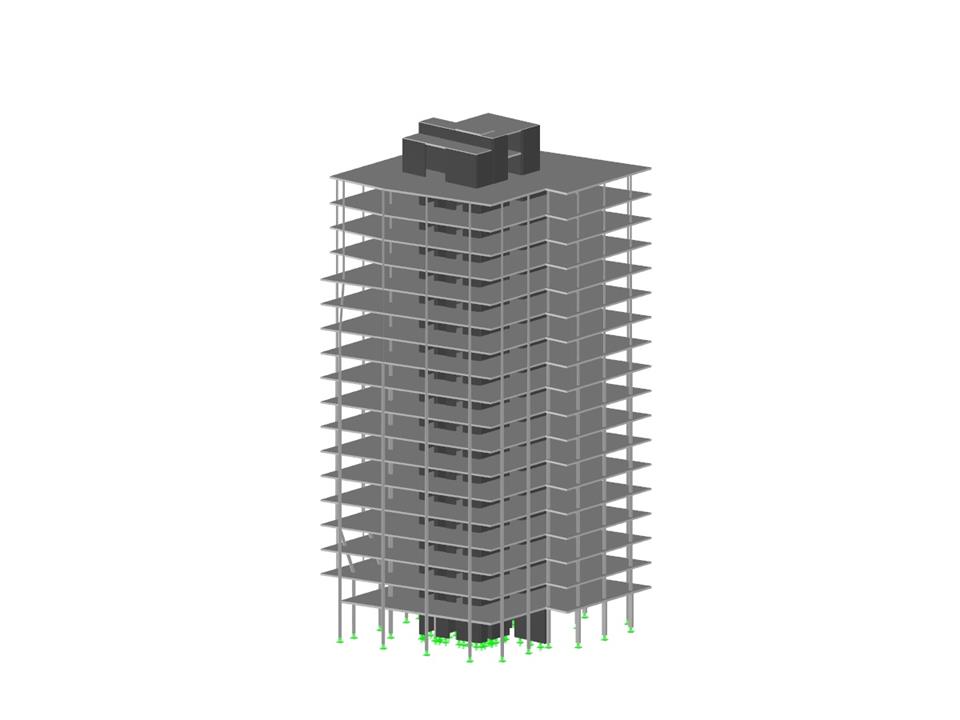

3D-Modell (© grbv)
Estructura de esqueleto de hormigón armado
Número de nudos | 2027 |
Número de líneas | 3322 |
Número de barras | 400 |
Número de superficies | 671 |
Número de casos de carga | 20 |
Número de combinaciones de carga | 2 |
Peso completo | 13664.500 t |
Dimensiones (métricas) | 41,792 x 34,197 x 70,170 m |
Dimensiones (imperiales) | 137.11 x 112.19 x 230.22 feet |
Versión del programa | 5.23.01 |
