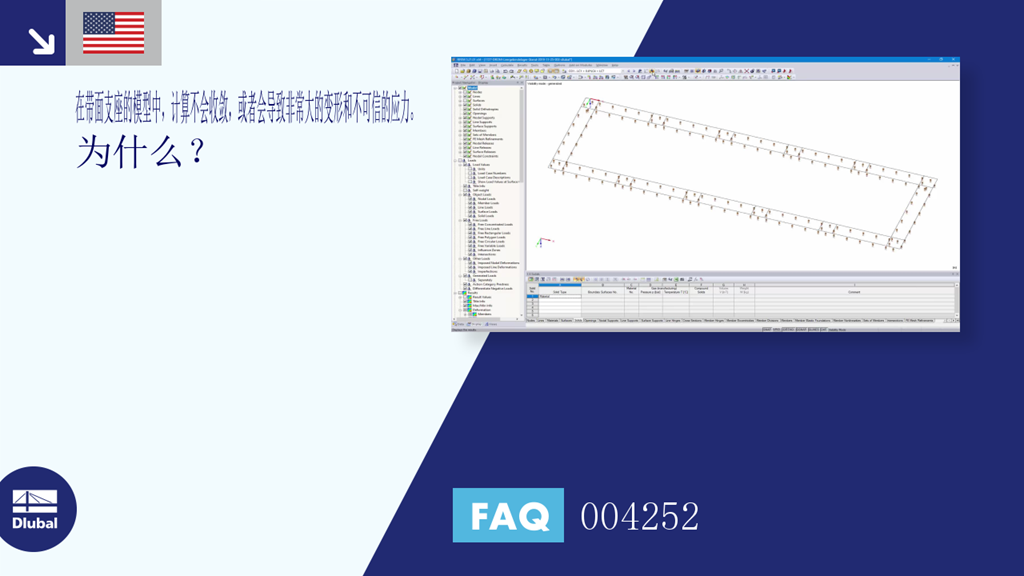

问题:
在有面支座的模型中,计算不收敛,或者导致非常大的变形和不合理的应力。 为什么?
答案:
面支座的定义应该尽可能地切合实际。 经验表明,方程求解器的工作效率最高。 出于简化的原因,自由度通常被定义为“固定的”。 但是,这可能会对整体刚度矩阵产生很大的影响,并导致出现数值问题(见图01)。
为了避免出现数值问题,最好使用弹簧。 定义非常刚性的弹簧(见图02)通常就足够了。 垂直于面的地基也是如此。 更多信息,请参见[1]和在该常见问题解答下方的链接。
问题:
在有面支座的模型中,计算不收敛,或者导致非常大的变形和不合理的应力。 为什么?
答案:
面支座的定义应该尽可能地切合实际。 经验表明,方程求解器的工作效率最高。 出于简化的原因,自由度通常被定义为“固定的”。 但是,这可能会对整体刚度矩阵产生很大的影响,并导致出现数值问题(见图01)。
为了避免出现数值问题,最好使用弹簧。 定义非常刚性的弹簧(见图02)通常就足够了。 垂直于面的地基也是如此。 更多信息,请参见[1]和在该常见问题解答下方的链接。
