复杂结构的计算通常是对整个模型进行有限元分析。 然而,这种结构的建造是一个分多个阶段进行的过程,其中建筑物的最终状态是通过组合单独的结构部分来实现的。 为了避免整体模型计算中的错误,必须考虑施工过程的影响。 在 RFEM 6 中可以使用“施工阶段分析 (CSA)”模块。
Zu den täglichen Aufgaben in der Stahlbetonbemessung gehört auch die Bemessung von Druckgliedern unter zweiachsiger Biegung. Der nachfolgende Artikel beschreibt die unterschiedlichen Methoden nach Kapitel 5.8.9, EN 1992-1-1, welche für eine Bemessung von Druckgliedern mit zweiachsiger Lastausmitte im Rahmen des Nennkrümmmungsverfahrens gem. 5.8.8 möglich sind.

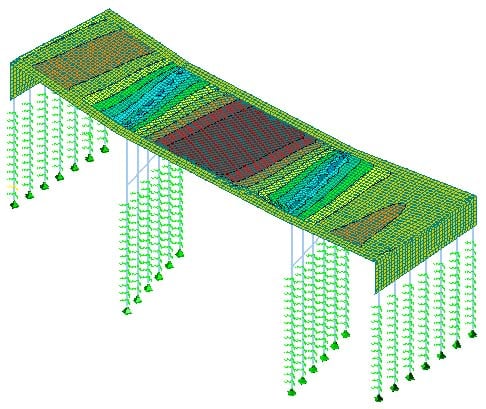

Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Diese Federsteifigkeiten können in das RFEM-Modell exportiert und für weiterführende Analysen genutzt werden.
随着有限元分析软件和计算机技术的发展,可以对更复杂的结构进行计算。 对整个模型进行有限元计算的情况也越来越多。 在这种情况下,可能会出现一些实际的施工问题。 其中一个问题是模型中对施工过程的考虑。
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
