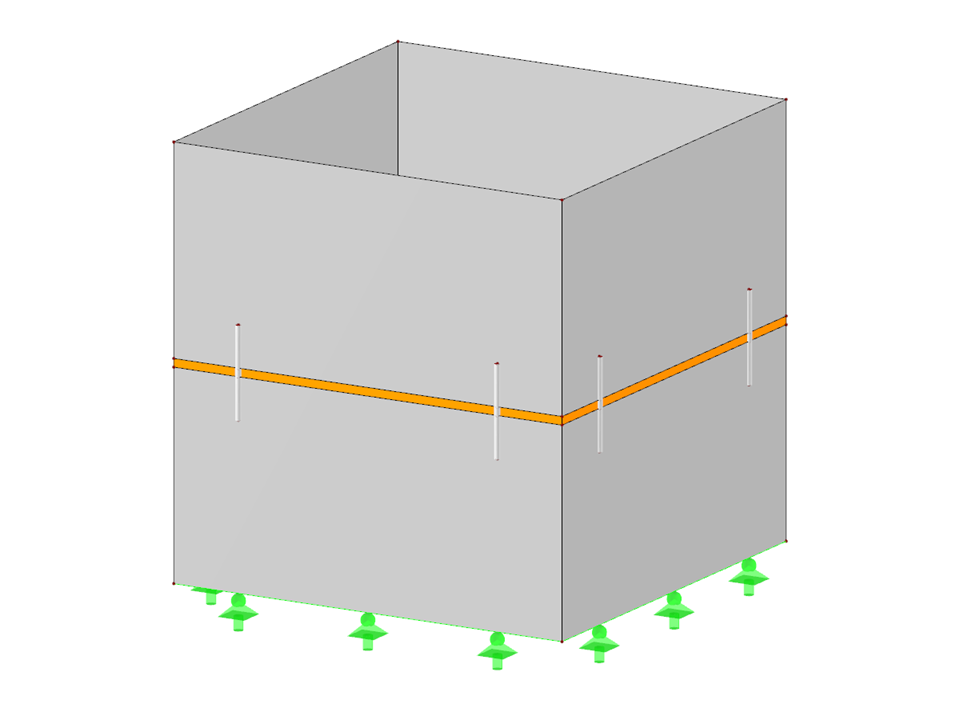

RFEM 5 允许您在模型设计中使用许多不同的杆件非线性非线性。 下图是一个方形平面混凝土沙井模型,显示了杆件非线性“滑移”的应用。
混凝土沙井用抗剪连接销
节点数目: | 48 |
线的数目 | 68 |
杆件数目: | 24 |
面的数目: | 20 |
荷载工况数目 | 3 |
荷载组合数目 | 1 |
总重量 | 1,538 t |
翘曲区域尺寸 | 1.000 x 1.000 x 1.020 m |
软件版本 | 5.25.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![使用剪切销定义混凝土井盖模型](/zh/webimage/010453/2976805/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
RFEM 5 允许您使用许多不同的杆件非线性来设计模型。 在下文中,我们将举例说明如何使用杆件非线性“滑移”。 示例是一个简化的混凝土人孔模型,其平面图为正方形。
