Скачайте здесь модель деревянной колонны и откройте ее в программе FEM RFEM 6.
Эта модель используется в бесплатном онлайн-курсе «Введение в деревянное проектирование».
- RFEM 6 | Студенты Dlubal | Основы расчёта деревянных конструкций
- RFEM 6 | Студенты | Основы расчёта деревянных конструкций
- RFEM 6 | Студенты | Основы расчёта деревянных конструкций
- RFEM 6 | Студенты | Основы расчёта деревянных конструкций
- RFEM 6 | Студенты | Основы расчёта деревянных конструкций
- RFEM 6 | Студенты | Основы расчёта деревянных конструкций
- RFEM 6 | Студенты | Основы расчёта деревянных конструкций
- RFEM 6 | Студенты | Основы расчёта деревянных конструкций
- Rfem 6 | Студенты | Основы расчёта деревянных конструкций
- RFEM 6 для студентов | Введение в деревянный дизайн | 25 мая 2022 г.
- Программа RFEM 6 для студентов | Основы расчёта деревянных конструкций | 29 ноября 2023 г.
- Программа RFEM 6 для студентов | Основы расчёта деревянных конструкций | 29 ноября 2023 г.

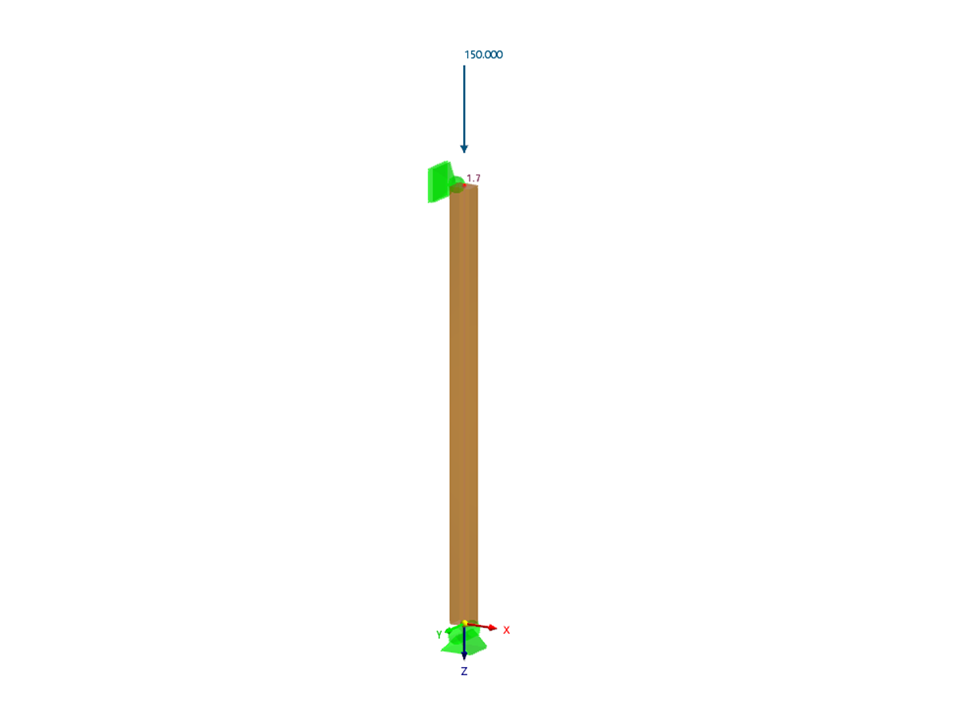

Деревянная колонна
Количество узлов | 2 |
Количество линий | 1 |
Количество стержней | 1 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,054 t |
Размеры (метрические) | 0,000 x 4,000 x 0,000 m |
Размеры (имперские) | 0 x 13.12 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.
Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.
Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.
«Балка панель» дает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчет полужесткого соединения
- Дощатая обшивка
- Стеклянная обшивка
- Пользовательская обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчетные проверки для всех древесных материалов, которые допустимы к расчету.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определённых участках слоя.
