Stáhněte si zde model dřevěného sloupu a otevřete ho v programu RFEM 6 pro výpočty MKP.
Tento model jsme použili v bezplatném online kurzu „Úvod do posouzení dřevěných konstrukcí“.
- RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí
- RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí
- RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí
- RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí
- RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí
- RFEM 6 | Studenti Dlubal | Úvod do Posouzení dřevěných konstrukcí
- RFEM 6 | Studenti | Úvod do Posouzení dřevěných konstrukcí
- RFEM 6 | Studenti | Úvod do Posouzení dřevěných konstrukcí
- RFEM 6 | Studenti | Úvod do Posouzení dřevěných konstrukcí
- RFEM 6 pro studenty | Úvod do Posouzení dřevěných konstrukcí | 25.5.2022
- RFEM 6 pro studenty | Úvod do posouzení dřevěných konstrukcí | 29.11.2023
- RFEM 6 pro studenty | Úvod do posouzení dřevěných konstrukcí | 30. dubna 2024

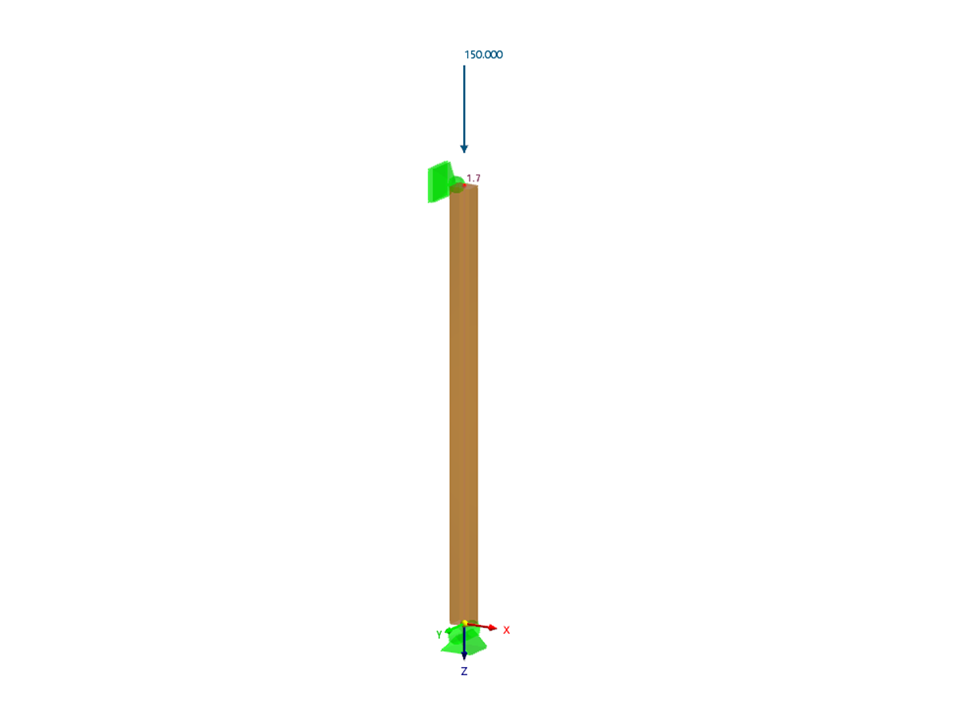

Dřevěný sloup
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 1 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,054 t |
Rozměry (metrické) | 0,000 x 4,000 x 0,000 m |
Rozměry (imperiální) | 0 x 13.12 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
V záložce 'Návrhové podpory a průhyb' v dialogu 'Upravit prut' lze pruty jednoznačně segmentovat pomocí optimalizovaného zadávacího dialogu. V závislosti na podporách se automaticky použijí mezní deformace pro konzolové nebo prosté nosníky.
Zadáním návrhové podpory v příslušném směru na začátku prutu, na jeho konci a na vnitřních uzlech program automaticky rozpozná segmenty a délky segmentů, ke kterým se vztahuje dovolená deformace. Pomocí definovaných návrhových podpor také automaticky rozpozná, zda se jedná o nosník nebo konzolu. Ruční přiřazení jako v předchozích verzích (RFEM 5) již tak není nutné.
Pomocí možnosti 'Uživatelsky zadané délky' lze upravit referenční délky v tabulce. Standardně se použije vždy příslušná délka segmentu. Pokud se ale referenční délka odchyluje od délky segmentu (např. u zakřivených prutů), pak zde lze upravit.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
