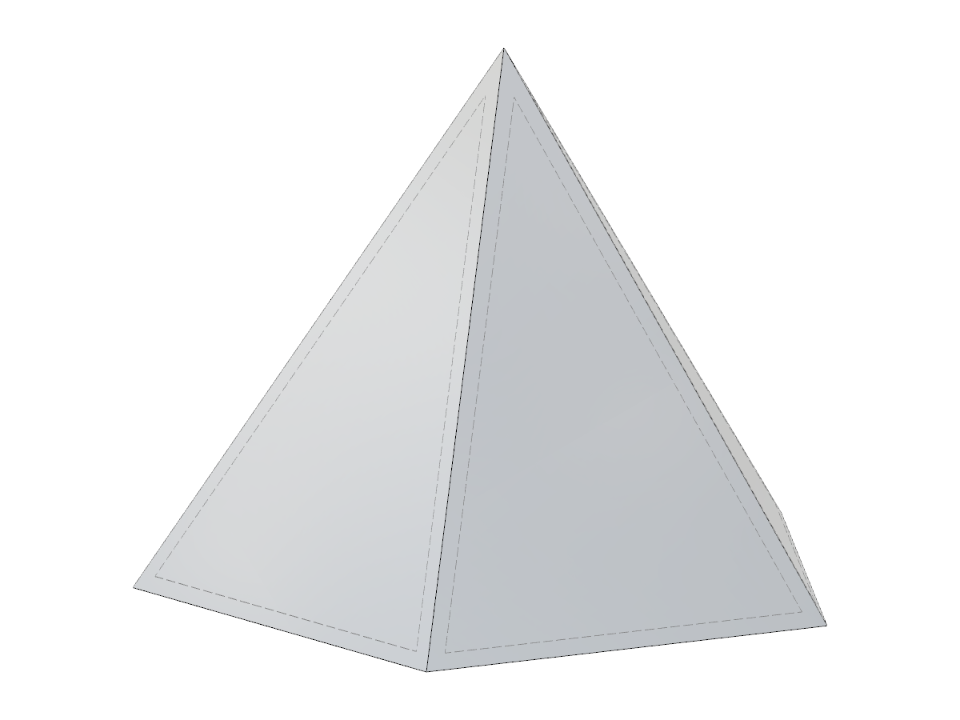

Параметрический блок JavaScript с вводом с помощью длины края, радиуса описанной окружности или радиуса вписанной окружности.
Полностью
У этой страницы 0 пользовательских оценок.
| 5 звёзд | ||
| 4 звезды | ||
| 3 звезды | ||
| 2 звезды | ||
| 1 звезда |

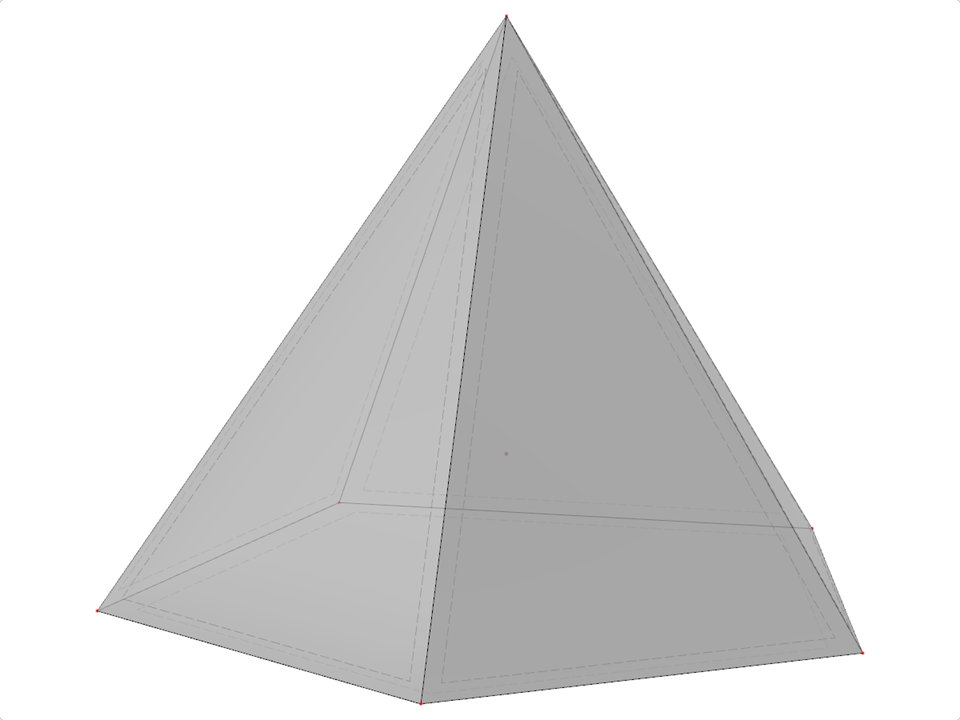

SLD021 | Пятиугольная пирамида
| Параметры блока можно редактировать динамически | |
| Количество узлов | 6 |
| Количество линий | 10 |
| Количество стержней | 0 |
| Количество поверхностей | 6 |
| Количество тел | 1 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 114,699 t |
| Размеры (метрические) | 6,155 x 5,000 x 6,472 m |
| Размеры (имперские) | 20.19 x 16.4 x 21.23 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
