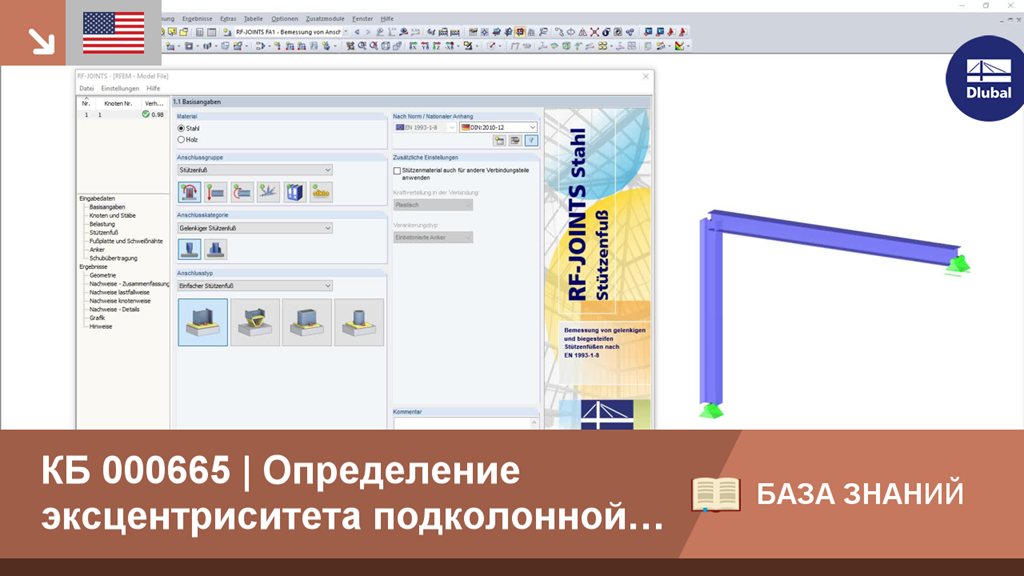

По конструктивным причинам иногда может потребоваться, чтобы фундаментная плита располагалась внецентренно основанию. Потому в модуле RF‑/JOINTS Steel - Column Base предлагается при вводе параметров для соответствующего направления в окне 1.4 также возможность внецентренного расположения подколонной плиты.
KB000665 | Определение эксцентриситета подколонной плиты в модуле RF-/JOINTS Steel - Column Base
