Ze względów konstrukcyjnych może być konieczne, aby płyta fundamentowa nie była posadowiona centralnie na fundamencie. Dlatego też w RF-/JOINTS Steel - Column Base można umieścić mimośrodowy układ płyty podstawy, wprowadzając parametry dla odpowiedniego kierunku w oknie 1.4.

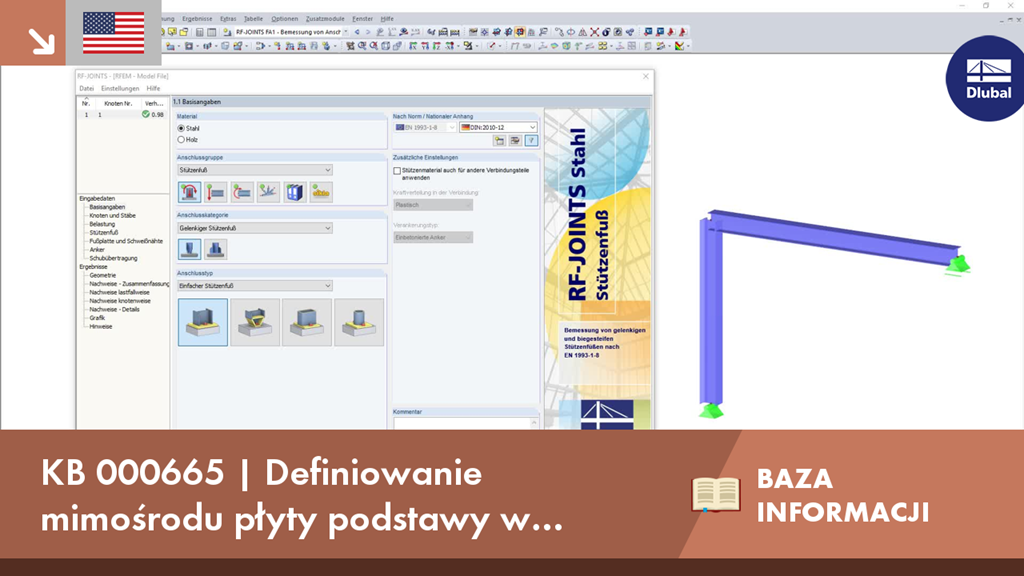

KB000665 | Definiowanie mimośrodu płyty podstawy w RF-/JOINTS Steel - Column Base
