Des raisons structurelles peuvent rendre nécessaire la pose d'une semelle sur une fondation. Une disposition excentrée de la plaque de base est donc possible dans RF-/JOINTS Steel - Column Base en entrant les paramètres de la direction correspondante dans la fenêtre 1.4.

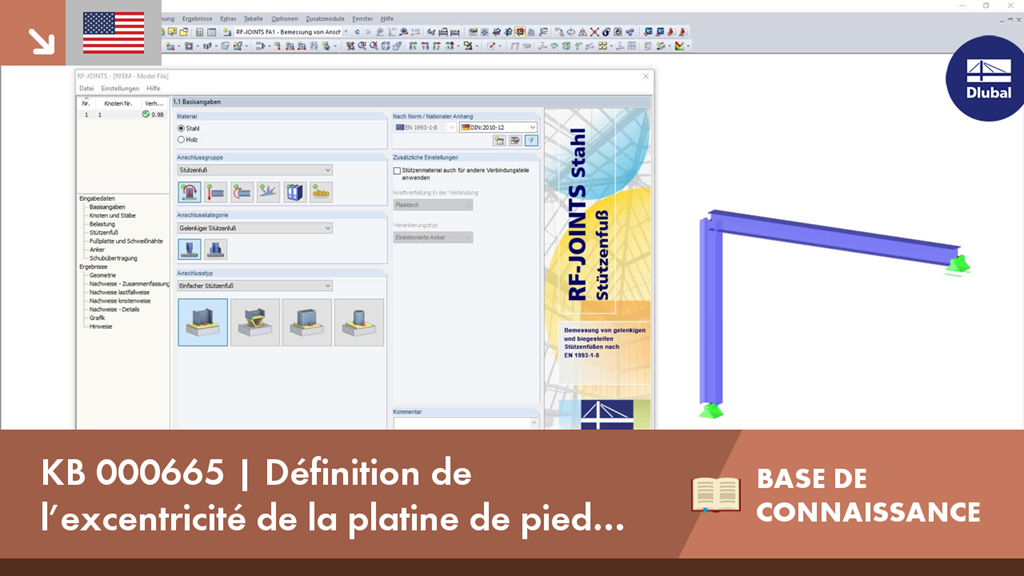

KB000665 | Définition de l’excentricité de la platine de pied dans RF-/JOINTS STEEL – Pied de poteau
Liens
Avez-vous des questions ?
![Exzentrizität der Fußplatte](/fr/webimage/010432/2425582/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
Aus konstruktiven Gründen kann es notwendig werden, dass eine Fußplatte nicht zentrisch auf ein Fundament aufgesetzt wird. Daher ist in RF-/JOINTS Stahl - Stützenfuß eine exzentrische Anordnung der Fußplatte über die Eingabe der Parameter für die jeweilige Richtung in Maske 1.4 möglich.
![Afficher les parties non-sélectionnées de manière transparente](/fr/webimage/010289/469020/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Les modules RF-/JOINTS disposent d'une fenêtre graphique qui affiche tous les composants de l'assemblage. Vous pouvez utiliser la souris pour zoomer, déplacer ou tourner la vue.
![Châssis avec fondation avec boulons d'ancrage](/fr/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Die vorhandenen Schraubenklassen sind hier mit 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 angegeben. Als Anmerkung wird genannt, dass der jeweilige Nationale Anhang bestimmte Schraubenklassen ausschließen darf. Für den NA von Deutschland sind dies die Schraubenklassen 4.8, 5.8 und 6.8.
![Châssis avec fondation considérant le frottement horizontal](/fr/webimage/014941/2952533/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
Die EN 1993-1-8:2010-12 erlaubt nach Kap. 6.2.2 (6) den Ansatz der Reibung mittels Reibbeiwert für die Bemessung der Schubtragfähigkeit.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine » permet de vérifier des assemblages de platine avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
![Vérification de l'acier | Vue d'ensemble de la vérification des systèmes de résistance aux forces sismiques](/fr/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
