Définition de l’excentricité de la platine de pied dans RF-/JOINTS STEEL – Pied de poteau

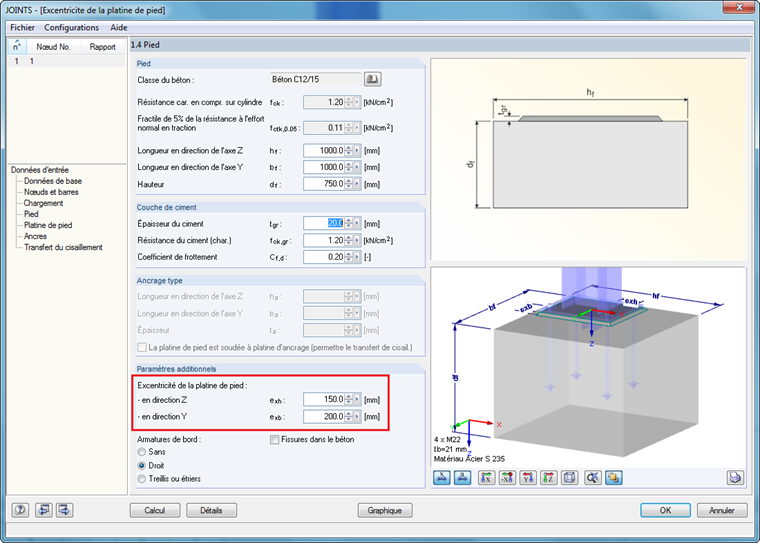

Aus konstruktiven Gründen kann es notwendig werden, dass eine Fußplatte nicht zentrisch auf ein Fundament aufgesetzt wird. Daher ist in RF-/JOINTS Stahl - Stützenfuß eine exzentrische Anordnung der Fußplatte über die Eingabe der Parameter für die jeweilige Richtung in Maske 1.4 möglich.
