Definición de la excentricidad de la placa base en RF-/JOINTS Steel - Column Base
Aus konstruktiven Gründen kann es notwendig werden, dass eine Fußplatte nicht zentrisch auf ein Fundament aufgesetzt wird. Daher ist in RF-/JOINTS Stahl - Stützenfuß eine exzentrische Anordnung der Fußplatte über die Eingabe der Parameter für die jeweilige Richtung in Maske 1.4 möglich.
Autor
El Sr. Ackermann es la persona de contacto para consultas de ventas.
Enlaces
¿Tiene alguna pregunta?
![Mostrar partes no seleccionadas en modo transparente](/es/webimage/010289/469020/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Los módulos adicionales RF-/JOINTS están equipados con una ventana gráfica que muestra todos los componentes estructurales de la conexión. Allí, puede usar las funciones del ratón conocidas de RFEM y RSTAB para hacer zoom, mover o girar la vista.
![Estructura con cimentación con pernos de anclaje](/es/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Las clases de pernos dadas aquí son 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. La nota para esta tabla declara que el Anejo Nacional puede excluir algunas clases de pernos. Para el AN de Alemania, estas son las clases de perno 4.8, 5.8 y 6.8.

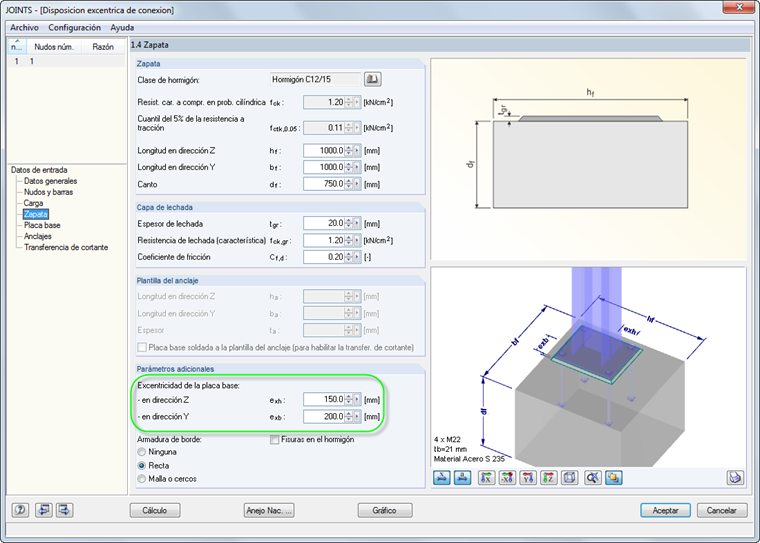

![Exzentrizität der Fußplatte](/es/webimage/010432/2425581/01-es-png-png.png?mw=512&hash=2e848b7121e07d193f5ef5037f2a04c9a33b4d00)
