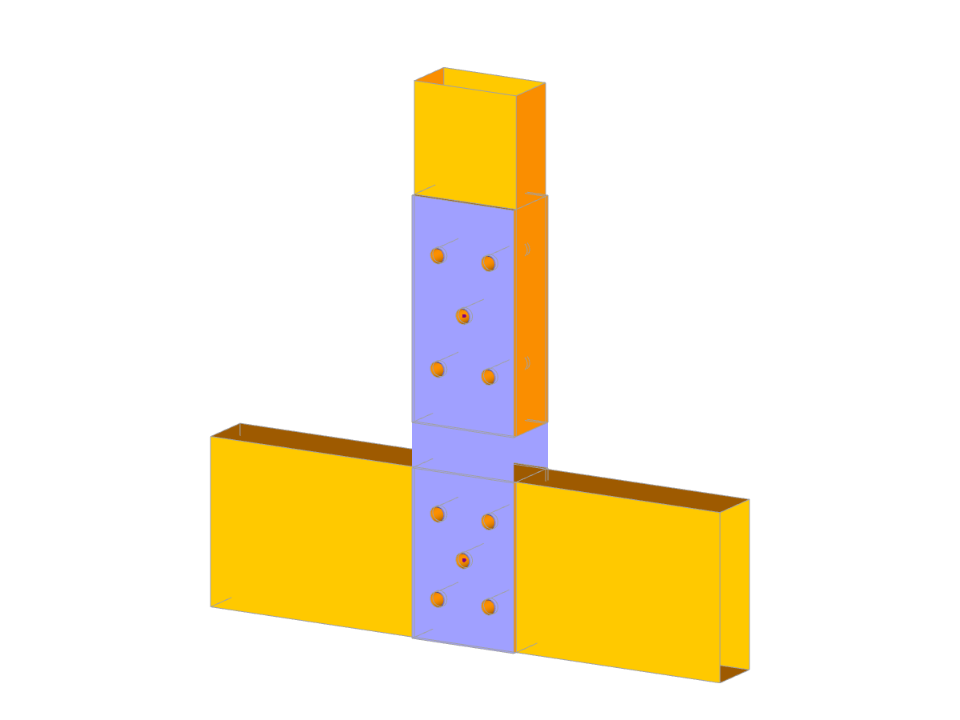

Полная параметризация геометрии соединения полка-стойка с углом 90º. Включение винтов и пластин.
Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Соединение сталь - древесина
Параметры блока можно редактировать динамически | |
Количество узлов | 205 |
Количество линий | 184 |
Количество стержней | 30 |
Количество поверхностей | 119 |
Количество тел | 9 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 2 |
Количество расчетных сочетаний | 2 |
Общий вес | 0,009 t |
Размеры (метрические) | 0,500 x 0,070 x 0,490 m |
Размеры (имперские) | 1.64 x 0.23 x 1.61 feet |
Версия программы | 5.26.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
