Edifício de dois andares em betão armado
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |

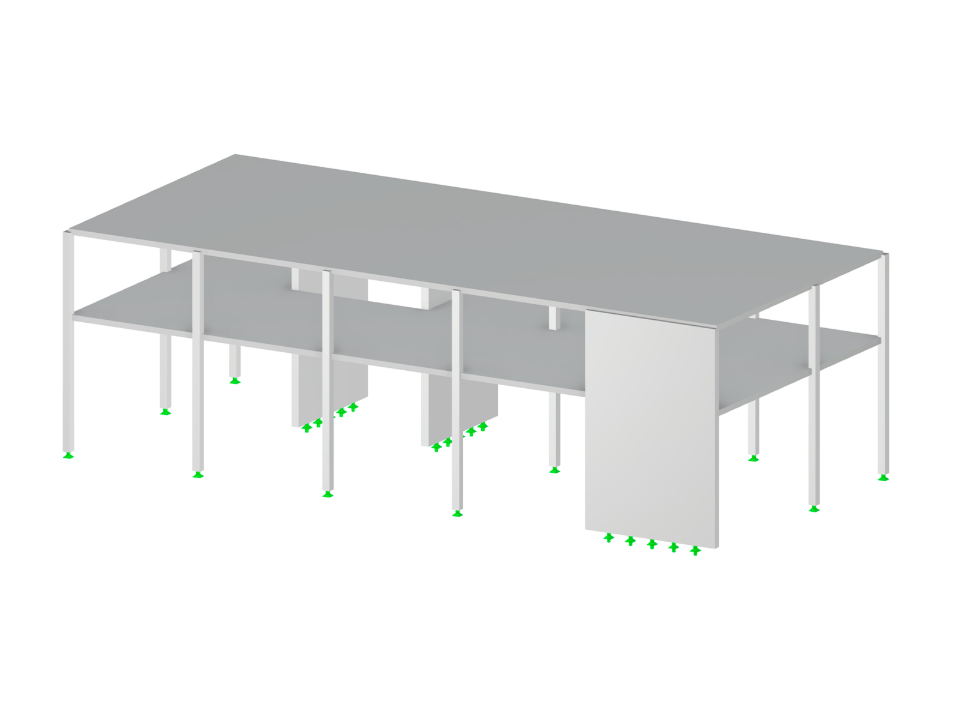

Edifício de betão armado
| Número de nós | 59 |
| Número de linhas | 57 |
| Número de barras | 26 |
| Número de superfícies | 8 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 0 |
| Peso total | 458,400 t |
| Dimensões (métricas) | 27,300 x 8,200 x 12,300 m |
| Dimensões (imperial) | 89.57 x 26.9 x 40.35 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
