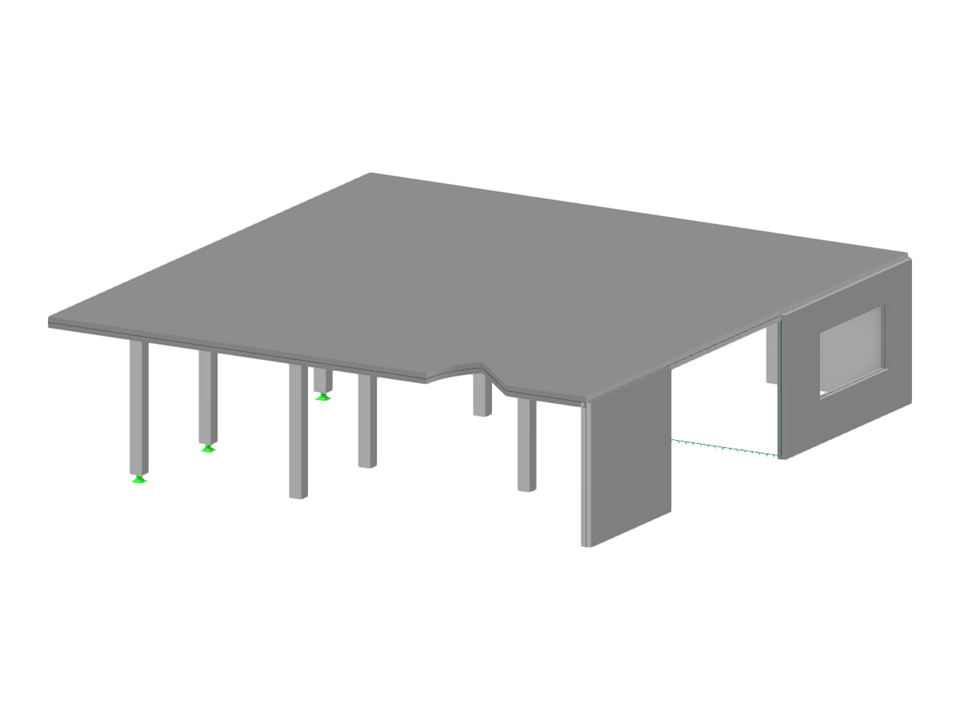

Estrutura de betão com distribuição de carga
| Número de nós | 73 |
| Número de linhas | 95 |
| Número de barras | 28 |
| Número de superfícies | 18 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 44 |
| Número de combinações de resultados | 0 |
| Peso total | 412,224 t |
| Dimensões (métricas) | 13,500 x 6,500 x 16,000 m |
| Dimensões (imperial) | 44.29 x 21.33 x 52.49 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
