Tipo de ficheiro para o RSTAB e RFEM

Qual é o tipo de ficheiro utilizado para o RFEM e o RSTAB?

Resposta:

As extensões de ficheiro correspondentes a cada programa estão listadas abaixo:

.rf5 RFEM 5
.rf5t versão de teste do RFEM 5 → Também pode ser aberta na versão completa no mesmo PC.
.rf4 RFEM 4
.rf3 RFEM 3
.rfe RFEM 2
.rfx RFEM 5 → Os conteúdos da tabela são guardado no formato XML.

.rs8 RSTAB 8
.rs8t versão de teste do RSTAB 8 → Também pode ser aberta na versão completa no mesmo PC.
.rs7 RSTAB7
.rs6 RSTAB 6
.rst RSTAB 5
.rsx RSTAB 8 → Os conteúdos da tabela são guardados no formato XML.

Além destes tipos de ficheiros específicos para o software da Dlubal, o programa pode criar formatos de ficheiro adicionais. Estes formatos estão listados na Figura 01 (RFEM) e na Figura 02 (RSTAB).

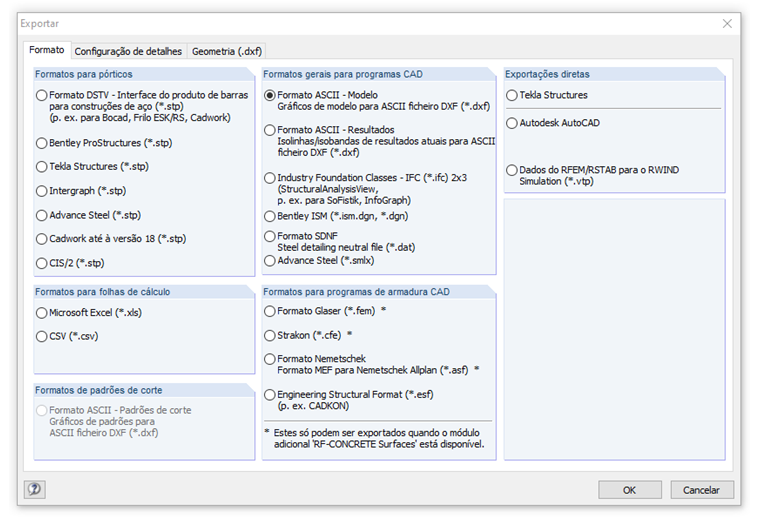

Interfaces de exportação no RFEM
Interfaces de exportação no RFEM

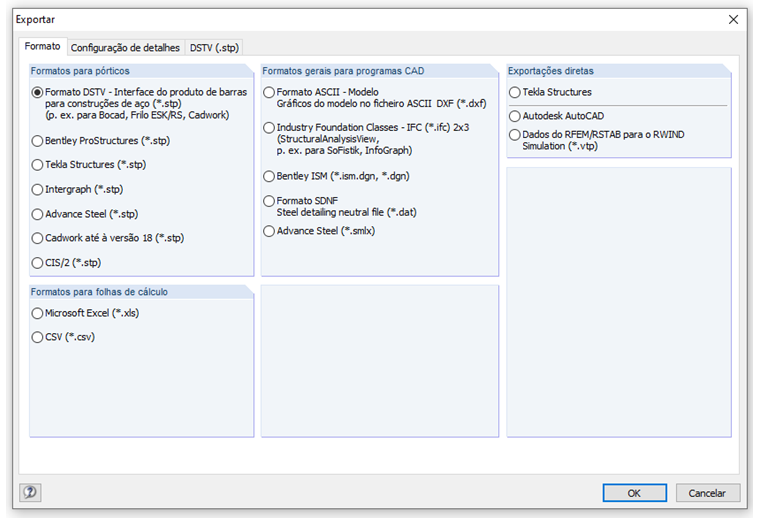

Interfaces de exportação no RSTAB
Interfaces de exportação no RSTAB
Autor

O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
