Diferentes métodos de quadratura para cálculos elásticos e não lineares em modelos estruturais

Quais são as funções de forma utilizadas pelo RFEM 5 para 1.) elementos sólidos e 2.) elementos de casca? Trata-se de funções de forma linear ou quadrática?

Resposta:

Geralmente, devem ser utilizadas funções de abordagem bilineares idênticas com 2, 3 ou 4 nós de fronteira, dependendo do elemento preferido, mas existem diferenças na quadratura. Die Unterschiede in der Quadratur lauten wie folgt:

Elastische Berechnung

  • Treliça: analytisch 2 Knoten 3 Freiheitsgrade
  • Viga: analytisch 2 Knoten 6 Freiheitsgrade
  • Fläche (Platte): analytisch (LYNN-DYLON element)
  • Fläche (Wand): 4-eckig Gauß-Quadratur 2x2, 3-eckig selektive Quadratur (epsilon_x; epsilon_y; gamma_xy)
  • Volumen: Gauß-Quadratur 2x2

Nichtlineare Berechnung (z. B. Plastizität usw.)

  • Viga:
    • in Längsrichtung des Stabes 2-Punkt Gauß-Quadratur
    • über den Querschnitt 2x2 Gauß-Quadratur
  • Fläche (Platte):
    • in der Elementfläche: 2x2 Gauß-Quadratur 4-eckig, 3-Punkt Gauß-Quadratur 3-eckig
    • pro Dicke 9-Punkt Gauß-Lobatto Quadratur
  • Wand: 2x2 Gauß-Quadratur 4-eckig, 3-Punkt Gauß-Quadratur 3-eckig
  • Volumen: 14-Punkt reduzierte Gauß-Quadratur (equivalent zur 3x3x3 Gauß-Quadratur)

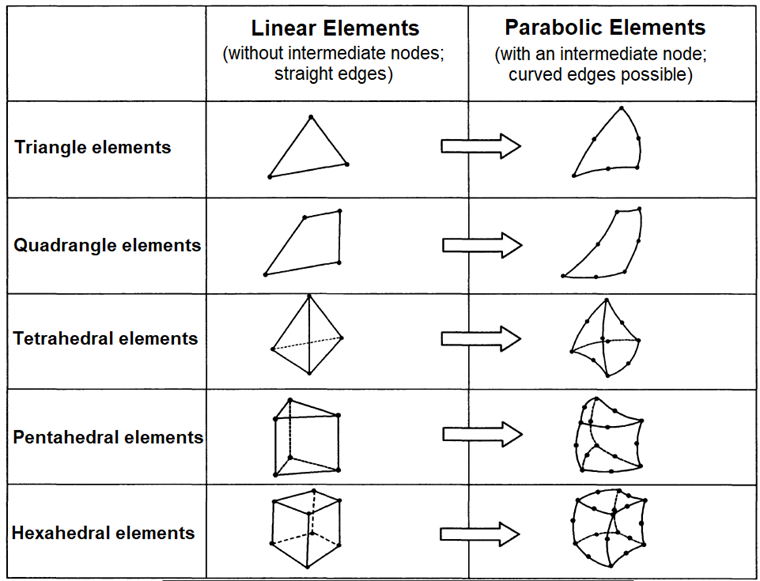

Elementos EF
Elementos EF
;
