Projektowanie konstrukcji stalowych dla RSTAB 9 | Ognioodporność

Ważne jest, aby być przygotowanym na wszystko. Również w konstrukcjach stalowych należy zachować ostrożność, aby zapewnić bezpieczeństwo projektu. Rozszerzenie Projektowanie konstrukcji stalowych umożliwia obliczanie odporności ogniowej prętów stalowych zgodnie z EN 1993-1-2 (Eurokod 3). Kontrole obliczeniowe są przeprowadzane dla wybranych sytuacji obliczeniowych, z uwzględnieniem temperatury elementu konstrukcyjnego, która jest decydująca w czasie projektowania.

Subnavigation

Nośność i stateczność

Stan graniczny użytkowalności

Izolacja ogniochronna

Norma

Funkcje

Izolacja ogniochronna

Ogółem: 4

Projektowanie konstrukcji stalowych | ochrona przeciwpożarowa | Funkcje

Ręczne określenie temperatury krytycznej elementu lub automatyczne określenie temperatury elementu przez żądany czas
Szeroki wybór krzywych pożaru: standardowa krzywa temperatura-czas, krzywa pożaru zewnętrznego, krzywa węglowodorów
Ręczne dostosowywanie istotnych współczynników do określania temperatury stali
Uwzględnienie cynkowania ogniowego elementów konstrukcyjnych przy określaniu temperatury stali
Wyniki wykresu temperatura-czas dla temperatury gazu i stali
Podczas określania temperatury można uwzględnić okładzinę ogniochronną w postaci obrysu lub okładziny skrzynkowej wykonanej z materiałów niezależnych od temperatury
Wymiarowanie prętów ze stali węglowej lub nierdzewnej
Obliczenia przekrojów i analiza stateczności (metoda prętów zastępczych) zgodnie z EN 1993-1-2, rozdz. 4.2.3
Obliczenia przekrojów klasy 4 zgodnie z EN 1993-1-2, Załącznik E.

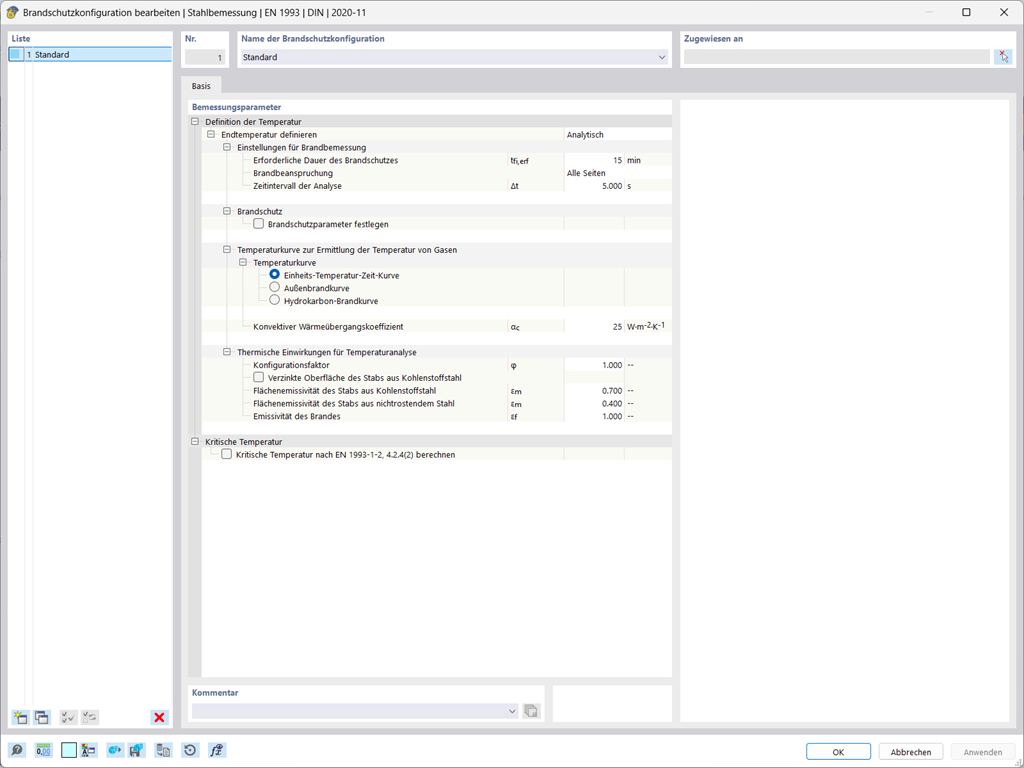

Okno dialogowe "Edytuj konfigurację odporności ogniowej" dla projektowania konstrukcji stalowych

Projektowanie konstrukcji stalowych | ochrona przeciwpożarowa | Wprowadzanie danych

Programy do analizy statyczno-wytrzymałościowej RFEM/RSTAB oferują szereg zautomatyzowanych funkcji, które ułatwiają codzienną pracę. Jednym z nich jest automatyczne generowanie kombinacji obciążeń i wyników dla wyjątkowej sytuacji obliczeniowej w obliczeniach odporności ogniowej. Pręty, które mają zostać zwymiarowane wraz z odpowiednimi siłami wewnętrznymi, są importowane bezpośrednio z programu RFEM/RSTAB. Nie musisz'robić nic więcej. Program zachował również wszystkie informacje o materiale i przekroju.

Poprzez przypisanie konfiguracji odporności ogniowej do obliczanych prętów, użytkownik definiuje parametry istotne dla obliczeń odporności ogniowej. Tutaj można ręcznie określić krytyczną temperaturę stali w czasie projektowania. Temperaturę wyznaczaną przez program można określić automatycznie dla określonego czasu trwania pożaru. Do wyboru dostępne są różne krzywe temperatury pożaru i środki ochrony przeciwpożarowej. Można również wprowadzić dalsze szczegółowe ustawienia, takie jak zdefiniowanie ekspozycji na ogień ze wszystkich stron lub z trzech stron

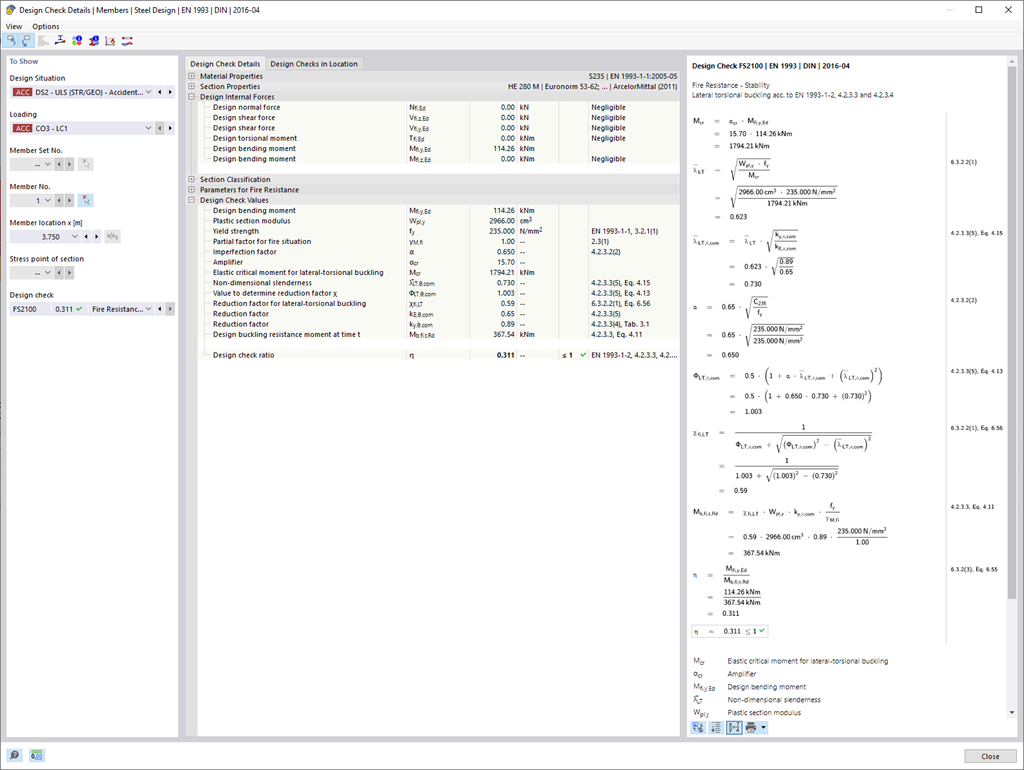

Fire Resistance Check | szczegóły obliczeń

Projektowanie konstrukcji stalowych | ochrona przeciwpożarowa | obliczenia

Weryfikacje wybranych prętów są przeprowadzane z uwzględnieniem decydującej temperatury elementu. W rozszerzeniu Projektowanie konstrukcji stalowych można przeprowadzić obliczenia przekrojów i analizy stateczności zgodnie z EN 1993-1-2, sekcja 4.2.3. Wszystkie niezbędne współczynniki i współczynniki redukcyjne są odpowiednio zapisywane i uwzględniane przy określaniu nośności.

Długości efektywne dla obliczeń pręta zastępczego są pobierane bezpośrednio z danych dotyczących wytrzymałości. Nie ma potrzeby'wprowadzania ich ponownie.

W każdym obliczeniu najpierw należy przeprowadzić klasyfikację przekroju. W przypadku przekrojów klasy 4 obliczenia są przeprowadzane automatycznie zgodnie z normą EN 1993-1-2, Załącznik E.

Wykres temperatura-czas do obliczania ognioodporności

Projektowanie konstrukcji stalowych | ochrona przeciwpożarowa | Wyniki

Po zakończeniu obliczeń, Dlubal Software przedstawia w przejrzysty sposób analizę odporności ogniowej wraz ze wszystkimi szczegółami wyników. Dzięki temu wyniki są zrozumiałe. Ponadto wyniki zawierają również wszystkie parametry wymagane do określenia temperatury elementu w czasie projektowania.

Rozkład temperatury w elemencie konstrukcyjnym można również ocenić za pomocą wykresu temperatura-czas.

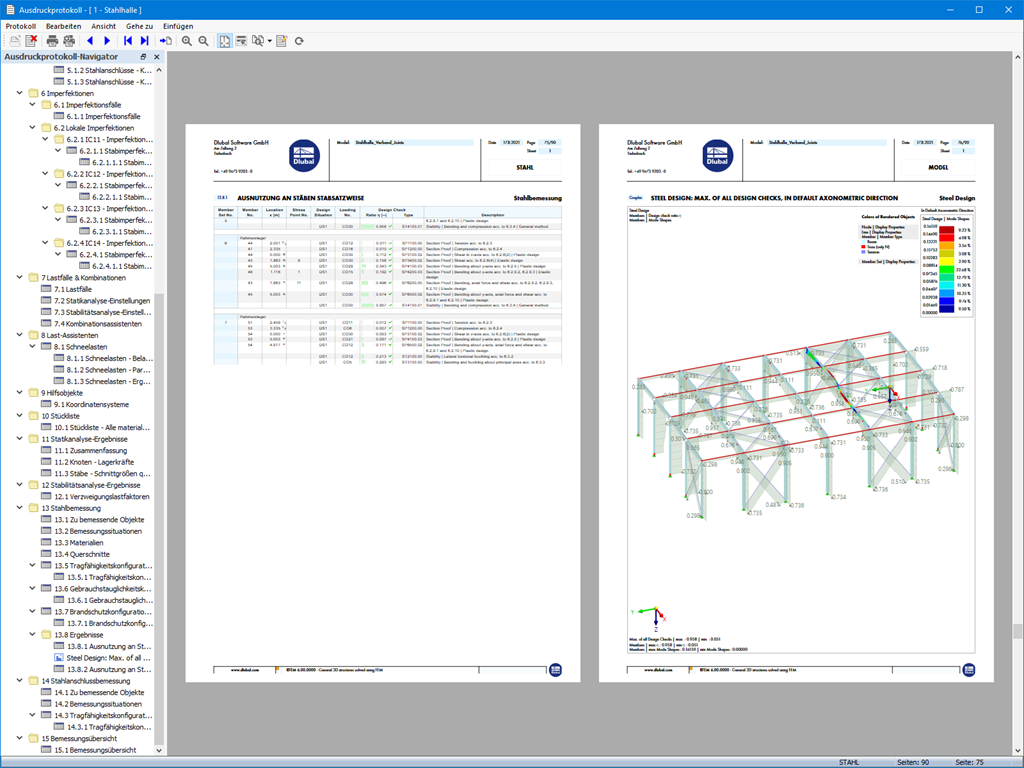

Wszystkie tabele i grafiki wyników, w tym wyniki obliczeń stanu granicznego nośności i użytkowalności, można zintegrować z globalnym protokołem wydruku programu RFEM/RSTAB jako część wyników obliczeń konstrukcji stalowej.
