Projektowanie konstrukcji stalowych dla RSTAB 9 | Funkcje

Czy przejrzysty układ jest dla Ciebie ważny? Program zapewnia przejrzysty przegląd wszystkich przeprowadzonych kontroli obliczeń dla danej normy obliczeniowej. Dla każdej kontroli obliczeń konieczne jest określenie kryterium obliczeniowego. Dostępne są również szczegóły obliczeń, w tym wartości początkowe, wyniki pośrednie i wyniki końcowe. W tym miejscu znajduje się również okno informacyjne, w którym szczegółowo przedstawiony jest przebieg obliczeń wraz z zastosowanymi wzorami, standardowymi źródłami i wynikami.

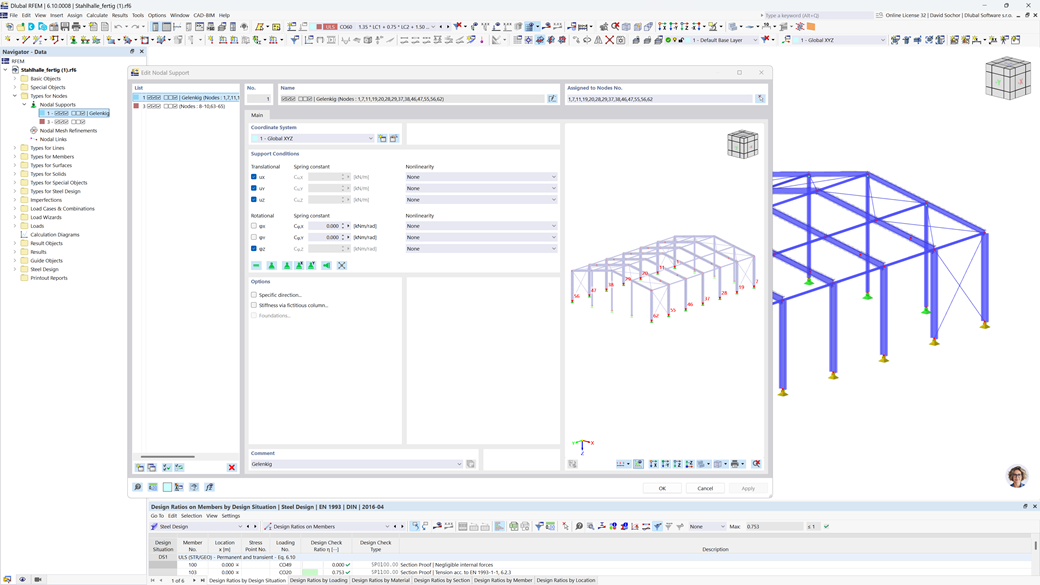

W zależności od kierunku można indywidualnie zdefiniować wszystkie długości odniesienia, które muszą zostać uwzględnione podczas obliczeń wartości granicznej ugięcia, a także które segmenty mają zostać sprawdzone. W tym celu należy zdefiniować podpory obliczeniowe w węzłach pośrednich pręta i przydzielić je do odpowiedniego kierunku na potrzeby analizy odkształceń. W ten sposób tworzone są segmenty, w których można zdefiniować wygięcie wstępne dla każdego kierunku i segmentu.

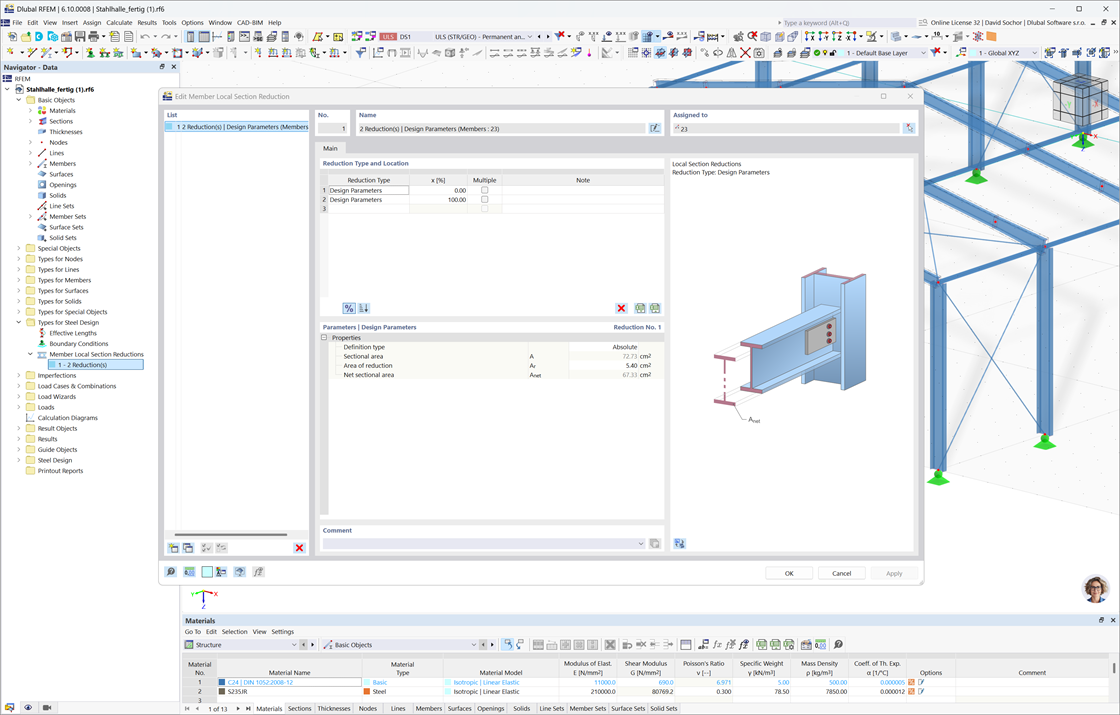

Należy pamiętać, że w przypadku łączenia elementów obciążonych rozciąganiem za pomocą połączeń śrubowych, w obliczeniach w stanie granicznym nośności należy uwzględnić redukcję przekroju ze względu na otwory na śruby. Ale bez obaw, można to łatwo zrobić w programie. W rozszerzeniu Projektowanie konstrukcji stalowych można wprowadzić lokalną redukcję przekroju pręta - i to wszystko. Redukcję przekroju można wprowadzić jako wartość bezwzględną lub jako procent całkowitej powierzchni we wszystkich istotnych miejscach.

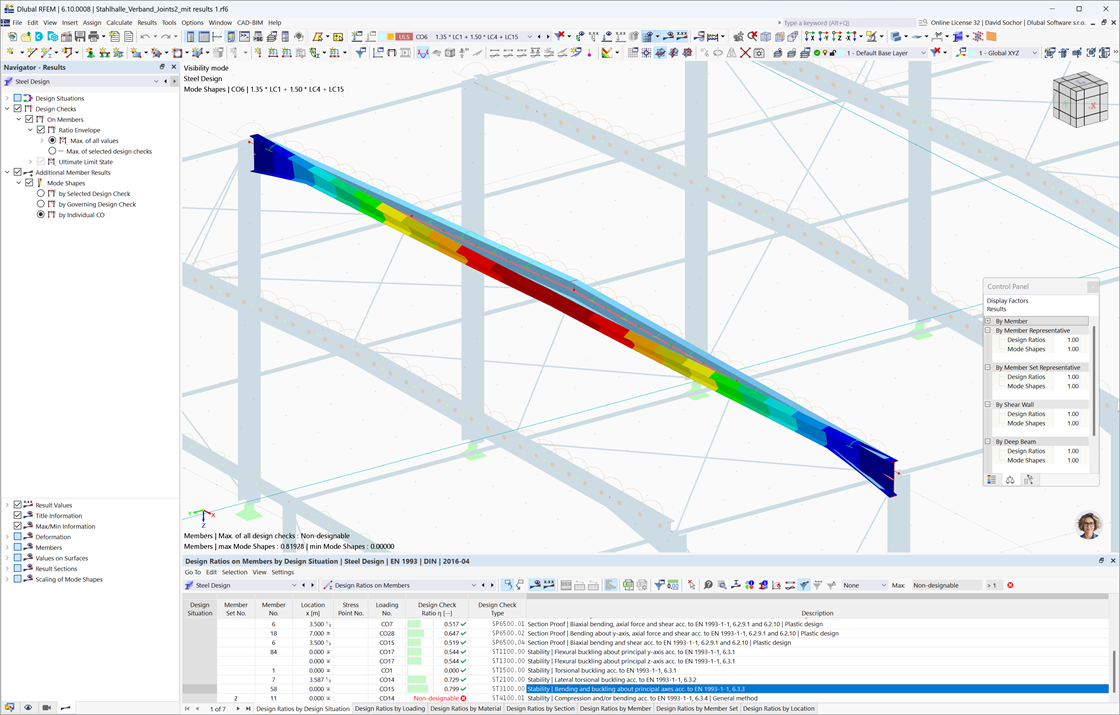

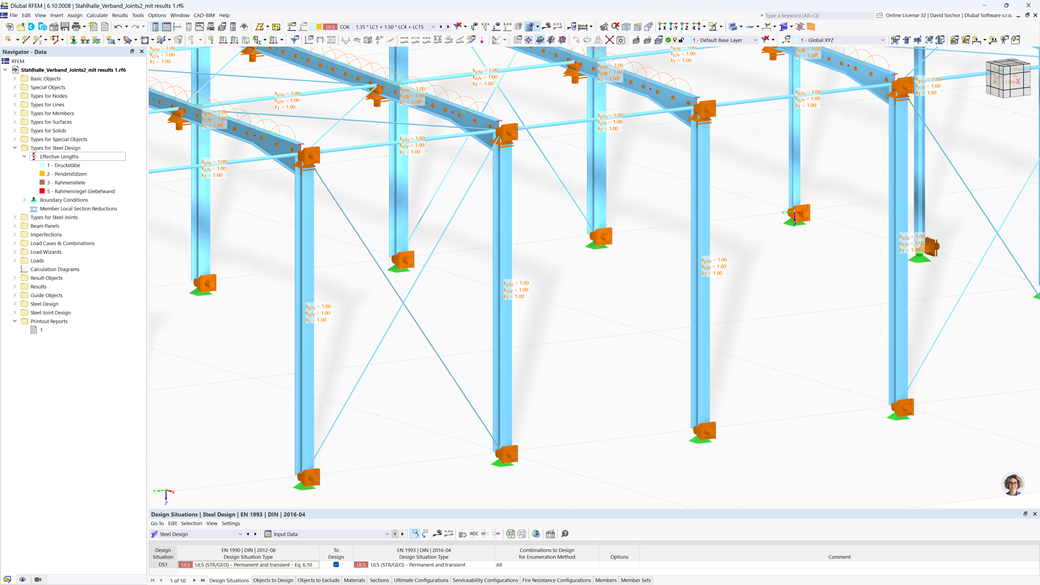

Czy chcesz przeprowadzić analizę stateczności w rozszerzeniu Projektowanie konstrukcji stalowych? W takim przypadku należy bezwzględnie zdefiniować długości efektywne. W tym celu w oknie wprowadzania danych należy zdefiniować podpory węzłowe i współczynniki długości efektywnej. W celu ułatwienia dokumentacji i kontroli wprowadzonych danych można również wyświetlić graficznie podpory węzłowe i powstałe w ten sposób segmenty wraz z odpowiednim współczynnikiem długości efektywnej w oknie roboczym programu RFEM/RSTAB.

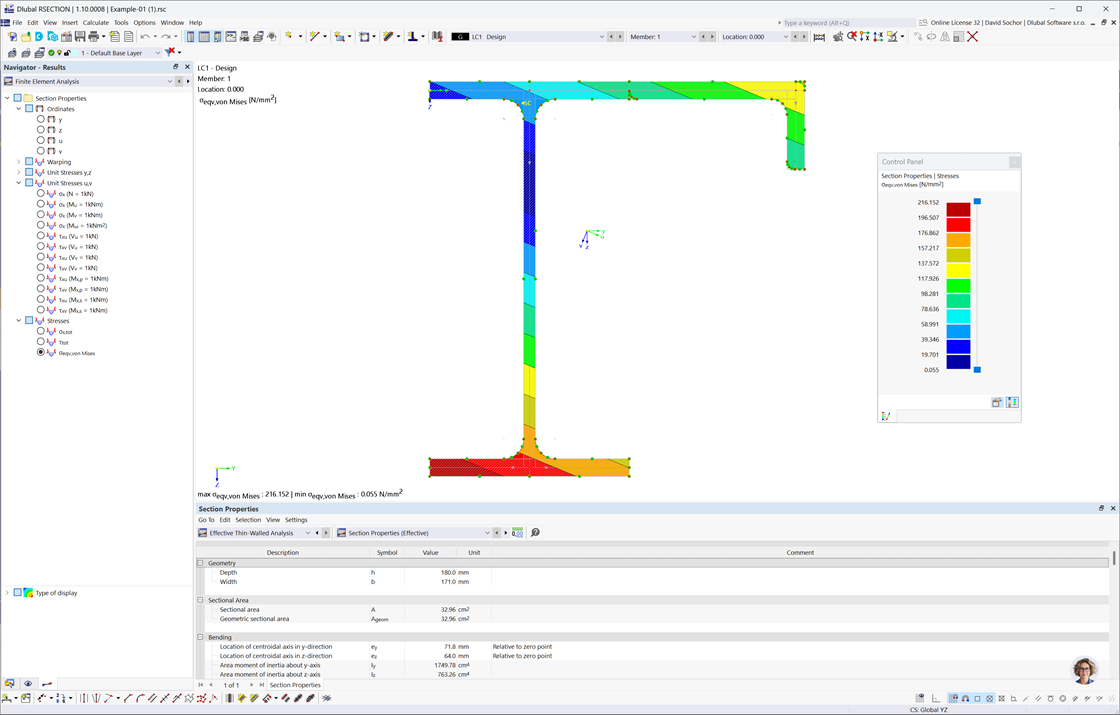

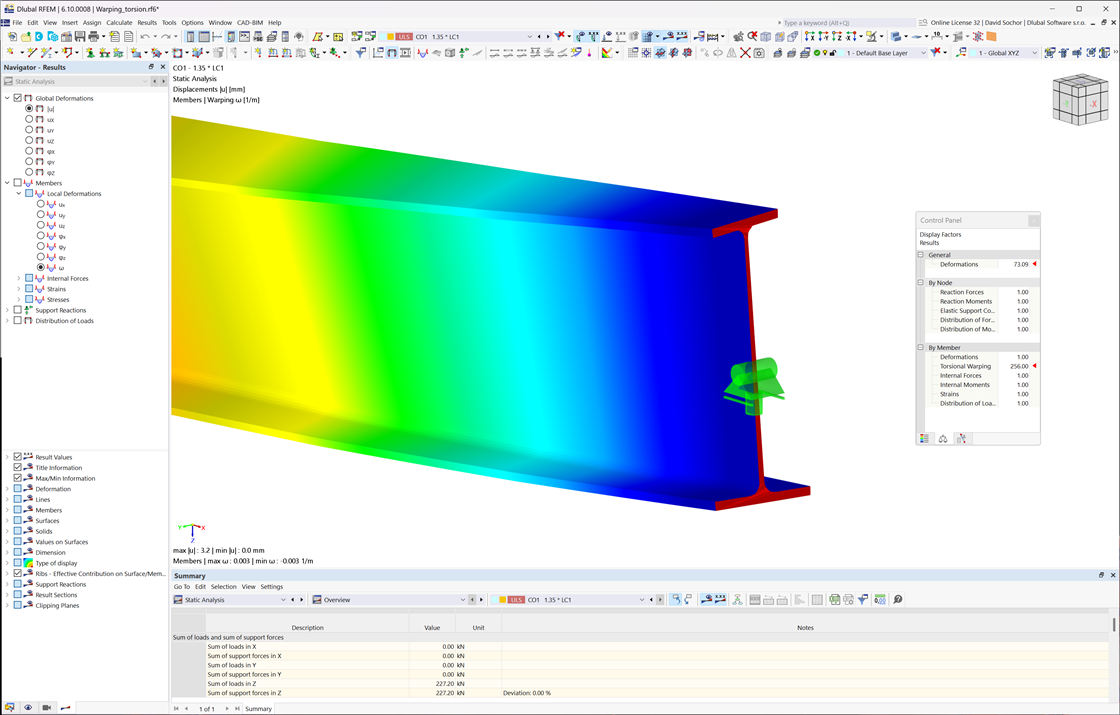

Chcesz przeprowadzić kontrolę przekrojów prętów stalowych zimnogiętych zgodnie z EN 1993-1-3? Niezależnie od tego, czy są to profile zimnogięte z biblioteki przekrojów, czy też przekroje ogólne formowane na zimno (nieperforowane) z RSECTION, program do analizy statyczno-wytrzymałościowej pomoże w definiowaniu przekroju efektywnego z uwzględnieniem wyboczenia lokalnego i niestateczności. Można również przeprowadzić kontrolę przekroju zgodnie z EN 19 93 1 3, sekcja 6 1 6. W takim przypadku siły wewnętrzne z obliczeń z wykorzystaniem Skręcania skrępowanego (7 stopni swobody) są uwzględniane za pomocą kontroli naprężeń zastępczych

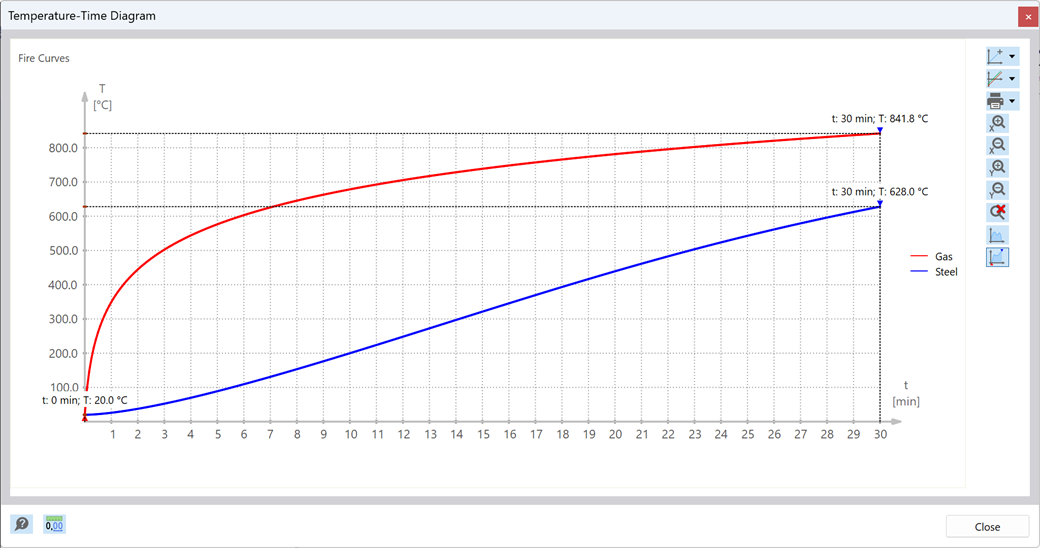

Temperatura elementu, która ma być zastosowana w czasie projektowania, jest określana automatycznie. Współczynniki używane do określania temperatury można dostosowywać. Na tym etapie najlepiej jest również wybrać cynkowanie ogniowe. Zgodnie z wytyczną DASt 027 „Wyznaczanie temperatury elementów ze stali ocynkowanej ogniowo na wypadek pożaru“, stosowana jest niższa emisyjność powierzchni stalowej, aż do osiągnięcia określonej temperatury granicznej. Ogólnie rzecz biorąc, daje to niższą temperaturę, a tym samym bardziej korzystne obliczenia odporności ogniowej.

Chcesz przeprowadzić kontrolę przekrojów prętów stalowych zimnogiętych zgodnie z EN 1993-1-3? Niezależnie od tego, czy są to profile zimnogięte z biblioteki przekrojów, czy też przekroje ogólne formowane na zimno (nieperforowane) z RSECTION, program do analizy statyczno-wytrzymałościowej pomoże w definiowaniu przekroju efektywnego z uwzględnieniem wyboczenia lokalnego i niestateczności. Można również przeprowadzić kontrolę przekroju zgodnie z EN 19 93 1 3, sekcja 6 1 6. W takim przypadku siły wewnętrzne z obliczeń z wykorzystaniem Skręcania skrępowanego (7 stopni swobody) są uwzględniane za pomocą kontroli naprężeń zastępczych
