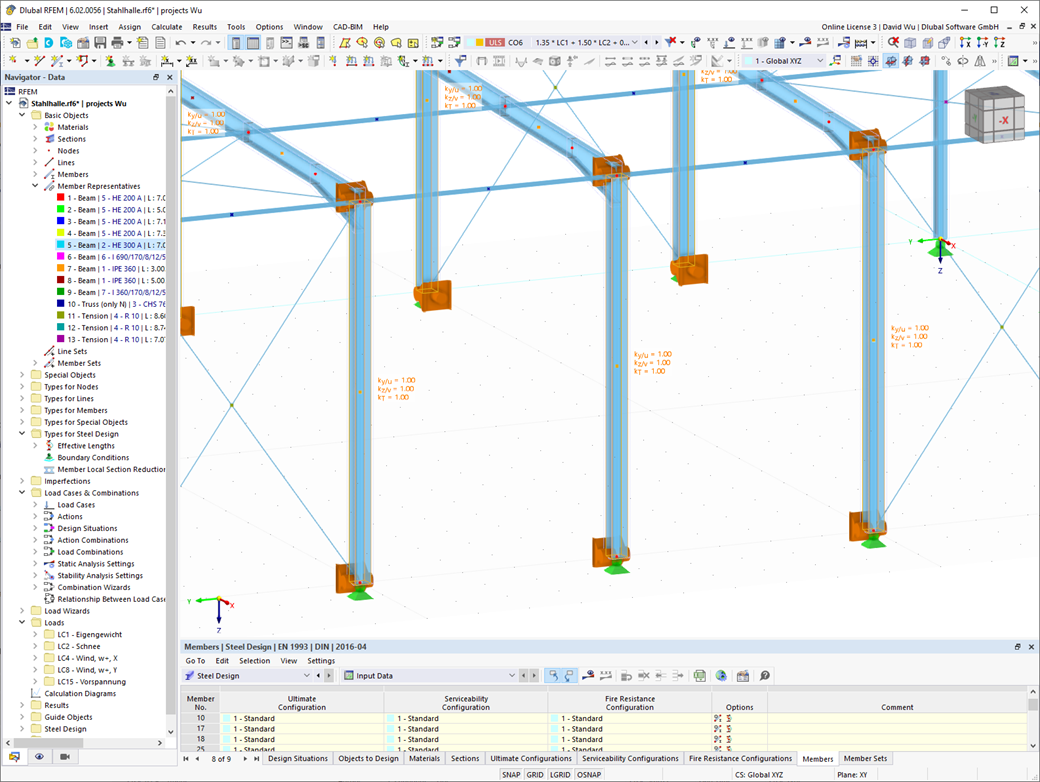

Czy chcesz przeprowadzić analizę stateczności w rozszerzeniu Projektowanie konstrukcji stalowych? W takim przypadku należy bezwzględnie zdefiniować długości efektywne. W tym celu w oknie wprowadzania danych należy zdefiniować podpory węzłowe i współczynniki długości efektywnej. W celu ułatwienia dokumentacji i kontroli wprowadzonych danych można również wyświetlić graficznie podpory węzłowe i powstałe w ten sposób segmenty wraz z odpowiednim współczynnikiem długości efektywnej w oknie roboczym programu RFEM/RSTAB.
Projektowanie konstrukcji stalowych | Graficzne wprowadzanie i kontrola zdefiniowanych podpór węzłowych oraz długości efektywnych w celu analizy stateczności
![Model drewnianej sceny](/pl/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
![KB 001840 | Obliczanie odporności ogniowej elementów stalowych z cynkowaniem ogniowym w RFEM 6/RSTAB 9](/pl/webimage/040242/3508895/fire_resistance_configuration_galvanized_surface.png?mw=512&hash=890480b0d5bbf5138ef4732c471fd06ffce4f034)
![KB 001875 | AISC 341-22 Wymiarowanie pręta zginającego w RFEM 6](/pl/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![KB 001761 | ...](/pl/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
![Element 002672 | Kontrola stateczności i obliczeń przekrojów profili formowanych na zimno zgodnie z EN 1993-1-3](/pl/webimage/043981/3642417/43981_EN.png?mw=512&hash=62f7155243a0b8fa47a372448e042361ccc0908f)
W rozszerzeniu Projektowanie konstrukcji stalowych można przeprowadzić kontrolę obliczeń stateczności i przekrojów profili formowanych na zimno według EN 1993-1-3, zgodnie z punktami 6.1.2 - 6.1.5 i 6.1.8 - 6.1.10.
Przejdź do filmu![Cecha 002425 | Postać własna dla niestateczności kształtu](/pl/webimage/032067/3327672/BucklingShape_BibRFEM_EN.jpg?mw=512&hash=97a5ed9c3da6a301e66eee6dfdb20495ddd0ec25)
Podczas wymiarowania zgodnie z EN 1993-1-3, możliwe jest przedstawienie graficzne postaci własnej wyboczenia dystorsyjnego przekroju oraz dla przekrojów RSECTION.
Kształt postaci własnej można również wyprowadzić w RSECTION 1 dla przekrojów z biblioteki.
![Pomoc wizualna w definiowaniu warunków podparcia dla zbiorów prętów zgodnie z EN 1993-1-1, rozdz. 6.3.4](/pl/webimage/047232/3686707/DE01.png?mw=512&hash=970d9d1eb21ca6f56bfa45c522d859f4350e3631)
- Obliczanie ugięć i porównanie z normatywnymi lub ręcznie dostosowanymi wartościami granicznymi
- Uwzględnienie wygięcia wstępnego w analizie ugięcia
- W zależności od typu sytuacji obliczeniowej możliwe są różne wartości graniczne
- Ręczne dostosowywanie długości odniesienia i segmentacji według kierunku
- Obliczanie ugięć w odniesieniu do konstrukcji początkowej lub do konstrukcji odkształconej
- Dalsze szczegółowe obliczenia w zależności od wybranej normy obliczeniowej (np. ograniczenie oddychania środnika zgodnie z EN 1993-2)
- Graficzne wyświetlanie wyników zintegrowane z RFEM/RSTAB; na przykład stopień wykorzystania wartości granicznej, odkształcenie lub ugięcie
- Pełna integracja wyników z protokołem wydruku programu RFEM/RSTAB
![Okno dialogowe "Edytować pręt", zakładka "Podpory ugięcia i obliczeń"](/pl/webimage/025658/3358424/steel-design_25658-en-us.png?mw=512&hash=b69c69f6e835aca0c65fe366691379c553f62043)
W programie RFEM/RSTAB istnieje możliwość wygenerowania, a następnie obliczenia kombinacji obciążeń lub wyników wymaganych dla stanu granicznego użytkowalności. Sytuacje obliczeniowe można wybrać do analizy ugięć w rozszerzeniu Projektowanie konstrukcji stalowych. Obliczone wartości odkształceń są odpowiednio określane w każdym miejscu pręta, w zależności od określonego wygięcia wstępnego i układu odniesienia. Na koniec można porównać te wartości odkształceń z wartościami granicznymi.
Czy wiecie, że...? Wartość graniczną deformacji można określić indywidualnie dla każdego elementu konstrukcyjnego w Konfiguracja stanu granicznego użytkowalności. Jako dopuszczalną wartość graniczną należy zdefiniować maksymalne odkształcenie w zależności od długości odniesienia. Poprzez zdefiniowanie podpór obliczeniowych można podzielić komponenty na segmenty w celu automatycznego określenia odpowiedniej długości odniesienia dla każdego kierunku obliczeń.
W zależności od położenia przydzielonych podpór obliczeniowych, rozróżnienie między belkami i wspornikami jest dokonywane automatycznie, dzięki czemu można odpowiednio określić wartość graniczną.
