Ochrana proti požáru
Celkový počet: 4
Posouzení ocelových konstrukcí | Požární odolnost | Základní funkce
- Ruční zadání kritické teploty konstrukčního prvku nebo stanovení teploty konstrukčního prvku programem na požadovanou dobu
- Výběr z různých křivek požáru: Normová teplotní křivka, křivka vnějšího požáru, uhlovodíková křivka
- Ruční nastavení základních součinitelů pro stanovení teploty oceli možné
- Zohlednění galvanizování konstrukčních prvků při stanovení teploty oceli
- Výstup teplotní křivky pro teplotu plynu a oceli
- Při stanovení teploty lze zohlednit požárně izolační zakrytí jako obrysové nebo truhlíkové z požárně ochranného materiálů
- Posouzení prutů z uhlíkové nebo nerezové oceli
- Posouzení průřezů a stability (metoda náhradního prutu) podle EN 1993-1-2, Kapitola 4.2.3
- Posouzení průřezů třídy 4 podle EN 1993-1-2, přílohy E
_cs12.png?mw=1024&hash=17dda1e468aadffbeddbf27adf0fa06e0033faf1)
Posouzení ocelových konstrukcí | Požární odolnost | Vstupní data
Programy pro statické výpočty RFEM/RSTAB vám nabízejí řadu automatizovaných funkcí, které vám usnadní každodenní práci. Jednou z nich je automatické generování kombinací zatížení a výsledků pro mimořádné návrhové situace posouzení požáru. Pruty, které se mají posoudit s příslušnými vnitřními silami, se převezmou přímo z programu RFEM/RSTAB. Nemusíte tedy dělat nic dalšího. Program pro vás také již uložil všechny informace o materiálu a průřezu.
Přiřazením Konfigurace požární odolnosti posuzovaným prutům se nastaví parametry důležité pro posouzení požární odolnosti. Zde můžete ručně zadat konečnou teplotu oceli ve chvíli posouzení. Nebo můžete nechat teplotu stanovit automaticky po požadovanou dobu trvání požáru. Vybrat si lze z různých teplotních křivek a různých typů ochrany proti požáru. K dispozici jsou také další podrobná nastavení, jako je vystavení účinkům požáru na všechny strany nebo na tři strany.
Posouzení ocelových konstrukcí | Požární odolnost | Posouzení
Posouzení vámi vybraných prutů probíhají se zohledněním rozhodující teploty konstrukčních prvků. Posouzení průřezů a stability provádějte v addonu Posouzení ocelových konstrukcí podle EN 1993-1-2, Kapitola 4.2.3. Všechny potřebné redukční součinitele a faktory jsou zde uloženy a zohlední se při stanovení únosnosti.
Vzpěrné délky pro posouzení metodou náhradního prutu se převezmou přímo z údajů pro únosnost. Nemusíte je znovu zadávat.
Při každém posouzení se nejdříve provede klasifikace průřezů. U průřezů třídy 4 se posouzení provede automaticky podle EN 1993-1-2, přílohy E.
_cs.png?mw=1024&hash=90eec1edfccfbe9d742bc9c2af47177c26a90c41)

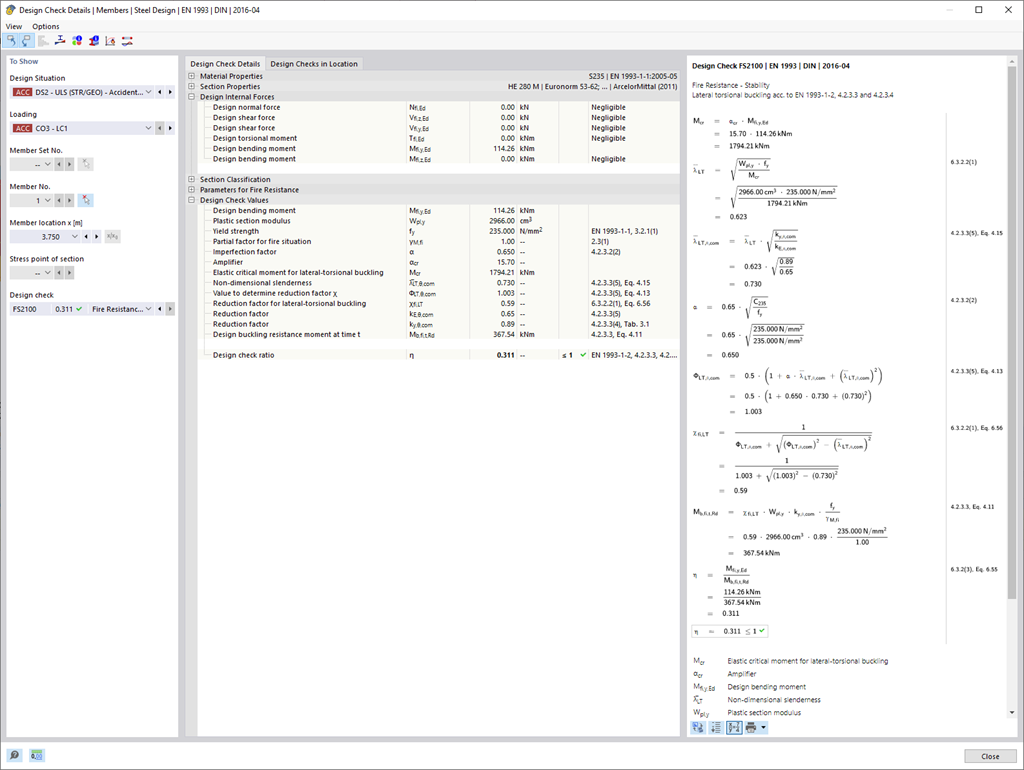

Posouzení ocelových konstrukcí | Požární odolnost | Výsledky
Program Dlubal vám nabídne jasný přehled o posouzení požární odolnosti se všemi detaily výsledků. To vám umožňuje porozumět detailně výsledkům. K tomu výsledky obsahují také všechny parametry potřebné pro stanovení rozhodující teploty konstrukčního prvku v době posouzení.
I průběh teploty v konstrukčním prvku můžete cíleně vyhodnotit pomocí teplotní křivky.
Všechny výsledkové tabulky a obrázky lze zahrnout do globálního tiskového protokolu programu RFEM/RSTAB spolu s výsledky pro mezní stav únosnosti a použitelnost.
