Vérification de l'acier pour RSTAB 9 | Résistance au feu

Les logiciels de calcul de structure RFEM/RSTAB vous offrent de nombreuses fonctions automatisées qui facilitent votre travail au quotidien. L'une d'entre elles est la génération automatique des combinaisons de charges et de résultats pour la situation de projet accidentelle de la vérification de la résistance au feu. Les barres à vérifier avec les efforts internes correspondants sont importées directement depuis RFEM/RSTAB. Vous n'avez donc rien d'autre à faire. Le logiciel a également déjà enregistré toutes les informations sur le matériau et la section.

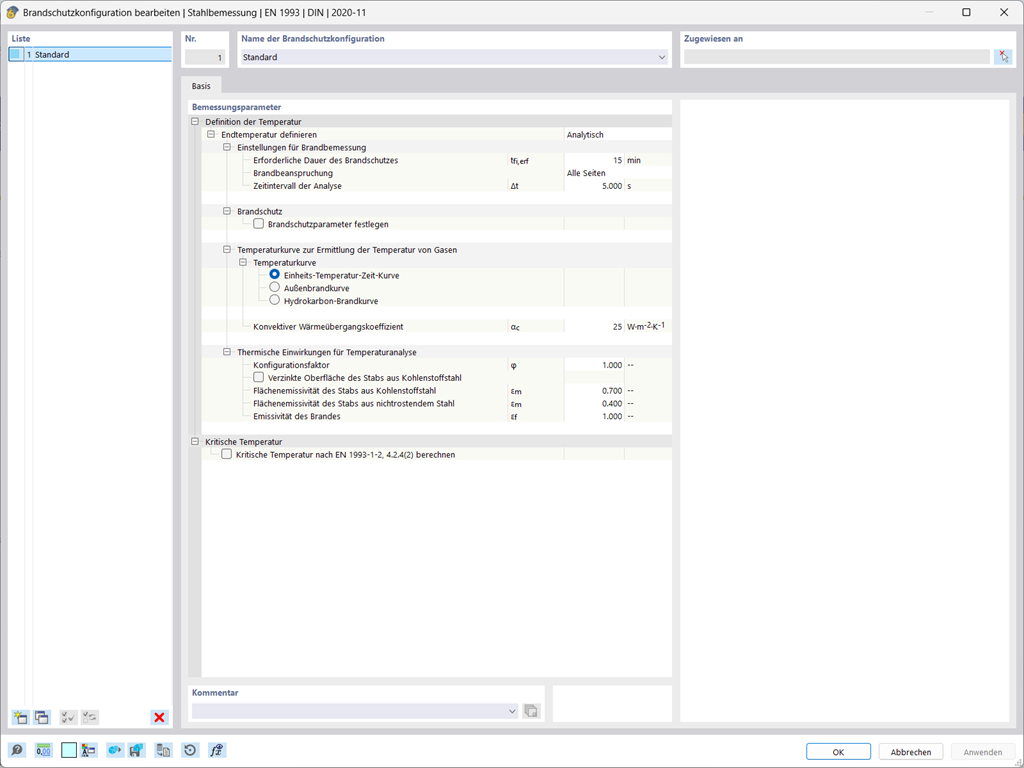

En assignant une configuration pour la résistance au feu aux barres à vérifier, vous définissez les paramètres pertinents pour la vérification de la résistance au feu. Ici, vous pouvez spécifier manuellement la température critique de l'acier au moment de la détection. Vous pouvez également laisser le logiciel déterminer automatiquement la température pour une durée de feu spécifiée. Vous avez le choix entre différentes courbes de température et des mesures de protection contre les incendies. Il est également possible d'entrer d'autres paramètres détaillés, tels que la définition de l'exposition au feu sur tous les côtés ou sur trois côtés.

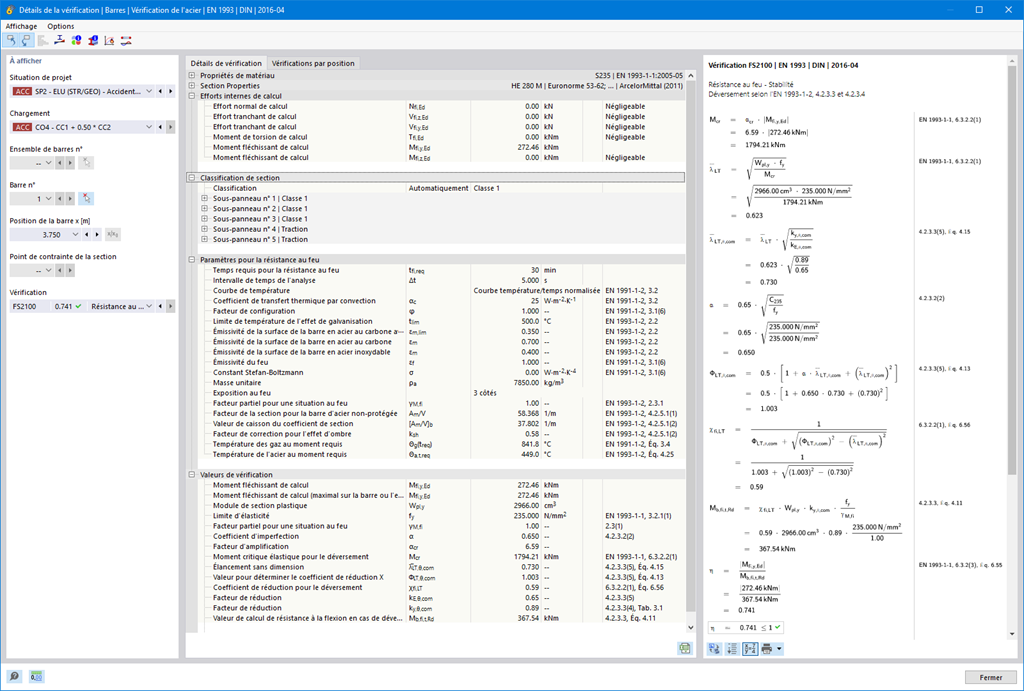

Une fois la vérification de la résistance au feu terminée, le logiciel Dlubal vous présente une vue d'ensemble claire de cette vérification et les résultats détaillés. Les résultats sont ainsi compréhensibles en détail. De plus, la sortie des résultats contient tous les paramètres nécessaires pour déterminer la température du composant au moment de la vérification.

Vous pouvez également spécifiquement évaluer la distribution de température dans le composant à l'aide du diagramme température-temps.

Tous les tableaux et graphiques de résultats peuvent être intégrés dans le rapport d'impression global de RFEM/RSTAB avec les résultats pour l'état limite de service et l'état limite ultime en tant que résultats de la vérification acier.
