Moduł dodatkowy JOINTS Steel - SIKLA dla RSTAB 8

Moduł dodatkowy JOINTS Steel - SIKLA dla RSTAB 8

Moduł dodatkowy JOINTS Steel - SIKLA służy do wymiarowania połączeń firmy Sikla, producenta systemów mocowań, zgodnie z niemiecką opinią eksperta (GS) wraz z raportem z badań nr K14-6005-3. Moduł dodatkowy służy do definiowania nieliniowych stałych sprężystości oraz sprawdzania geometrii połączeń i przekrojów belek.

Dokumentowane są również obciążenia i nośności, w tym stopnie wykorzystania dla każdego połączenia. Szczególnie użyteczną funkcją jest automatyczne określanie decydujących sił wewnętrznych dla przypadków obciążeń i węzłów połączeń, co ułatwia efektywne wymiarowanie i kontrolę połączeń Sikla.

Baner | Moduły dodatkowe Połączenia w RSTAB 8
Moduł dodatkowy RF-/JOINTS Steel-SIKLA dla RFEM/RSTAB | Wymiarowanie złączy Sikla
Generowanie zastępczych imperfekcji geometrycznych i wstępnie odkształconych konstrukcji początkowych
Konstrukcja przemysłowa wieży
RF-JOINTS Steel - SIKLA
JOINTS Steel - SIKLA

RF-/JOINTS Steel - SIKLA | Funkcje

  • Wymiarowanie następujących połączeń Sikla:
    • Konsole typu AK i TKO
    • Płyty czołowe typu STA, WBD i WD
  • Interakcja sił wewnętrznych
  • Uwzględnianie mimośrodów
  • Określanie stałych sprężystości
  • Automatyczne sprawdzenie geometrii połączeń
  • Sprawdzenie połączonych przekrojów nośnika
  • Dokumentacja dostępnych obciążeń i porównywanie ich z nośnościami
  • Podawanie stopnia wykorzystania dla każdego pojedynczego połączenia
  • Automatyczne określanie głównych sił wewnętrznych dla kilku przypadków obciążeń oraz węzłów połączeniowych
Maske 1.1 Basisangaben

RF-/JOINTS Steel - SIKLA | Wprowadzanie danych

Po otwarciu modułu dodatkowego należy wybrać typ połączenia (płyta czołowa lub konsola). Poszczególne węzły można wybrać graficznie w modelu programu RFEM/RSTAB.

Moduł dodatkowy RF-/JOINTS Steel - SIKLA sprawdza przekrój i materiały połączonych prętów. Istnieje możliwość modelowania i wymiarowania połączeń o podobnych konstrukcyjnie właściwościach w kilku miejscach konstrukcji.

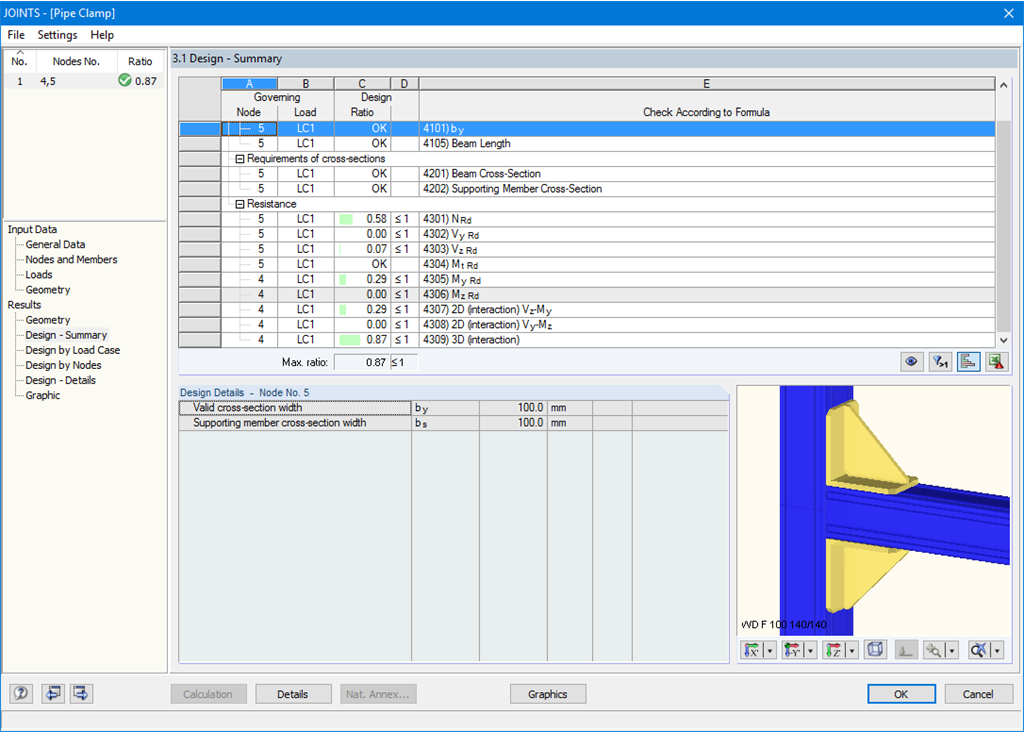

Maske 3.1 Nachweise - Zusammenfassung

RF-/JOINTS Steel - SIKLA | Wymiarowanie i wyniki

Istniejące obciążenie jest porównywane z nośnościami zapisanymi w bazie danych. Program przeprowadza również interakcję sił wewnętrznych M, N i Q.

Po zakończeniu obliczeń wszystkie wyniki są wyświetlane w przejrzyście ułożonych tabelach wyników; na przykład według przypadku obciążenia lub według węzła.

Połączenia można zwizualizować graficznie w module dodatkowym lub w programie RFEM/RSTAB. Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała.

sklep internetowy

Skonfiguruj swój indywidualny pakiet programów i sprawdź ceny online!

Przejdź do sklepu internetowego

Oblicz swoją cenę

1 120,00 USD
+0,00 USD
JOINTS Steel - SIKLA
Całkowita kwota 1 120,00 USD

Cena obowiązuje w Stany Zjednoczone.
