RSTAB 8-Zusatzmodul JOINTS Stahl - SIKLA

Das Zusatzmodul JOINTS Stahl - SIKLA bemisst Anschlüsse des Befestigungssystem-Herstellers Sikla nach Gutachterliche Stellungnahme (GS) mit Prüfbericht Nr. K14-6005-3. Das Zusatzmodul ermittelt nichtlineare Federkennlinien, prüft die Anschlussgeometrie und Trägerquerschnitte.

Beanspruchungen werden dokumentiert und mit Beanspruchbarkeiten verglichen, inklusive Ausnutzungsgrade für jede Verbindung. Besonders nützlich ist für Sie die automatische Ermittlung maßgebender Schnittgrößen für Lastfälle und Anschlussknoten, was Ihnen die effiziente Planung und Überprüfung von Sikla-Anschlüssen erleichtert.

Bemessung von Sikla-Verbindungen

Gesamtanzahl: 3

Generierung geometrischer Ersatzimperfektionen und vorverformter Ersatzstrukturen

RF-/JOINTS Stahl - SIKLA | Leistungsmerkmale

Bemessung folgender Sikla-Verbindungen:
- Konsolen Typ AK und TKO
- Stirnplatten Typ STA, WBD und WD
Interaktion der Schnittgrößen
Berücksichtigung von Exzentrizitäten
Ermittlung der nichtlinearen Federkennlinien
Automatische Überprüfung der Anschlussgeometrie
Überprüfung der anschließenden Trägerquerschnitte
Dokumentation vorhandener Beanspruchungen und Gegenüberstellung mit Beanspruchbarkeiten
Ausgabe des Ausnutzungsgrades für jede individuelle Verbindung
Automatische Ermittlung maßgebender Schnittgrößen für mehrere Lastfälle und Anschlussknoten

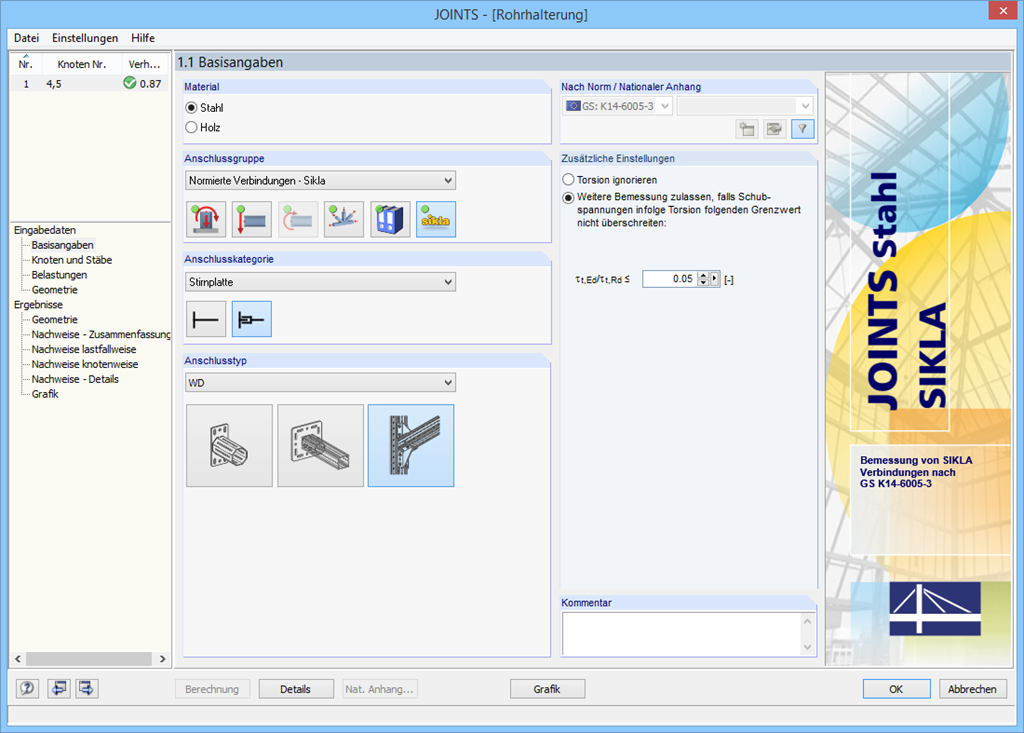

RF-/JOINTS Stahl - SIKLA | Eingabe

Nach dem Start des Moduls wählt man den Anschlusstyp (Stirnplatte oder Konsole) aus. Grafisch lassen sich nun die einzelnen Knoten aus dem RFEM-/RSTAB-Modell wählen.

RF-/JOINTS Stahl - SIKLA überprüft die Querschnitte und Materialien der anschließenden Stäbe. Es können für mehrere Stellen im Tragwerk konstruktiv gleichartige Anschlüsse ausgeführt werden.

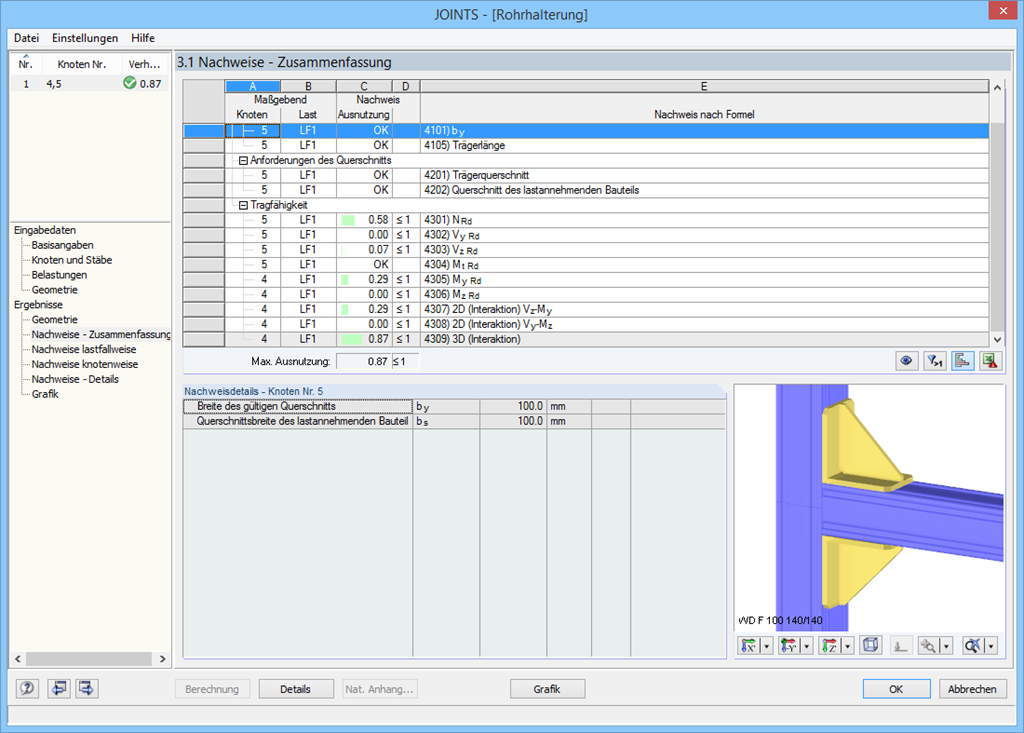

RF-/JOINTS Stahl - SIKLA | Bemessung und Ergebnisausgabe

Die vorhandenen Beanspruchungen werden mit den, in der Datenbank hinterlegten, Beanspruchbarkeiten verglichen. Dabei erfolgt eine Interaktion der Schnittgrößen M, N und Q.

Nach der Bemessung werden die Ergebnisse in übersichtlichen Tabellen ausgegeben, z. B. lastfall- oder knotenweise.

Die Verbindungen lassen sich im Modul sowie in RFEM/RSTAB anschaulich visualisieren. Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet.
