- Wymiarowanie następujących połączeń Sikla:
- Konsole typu AK i TKO
- Płyty czołowe typu STA, WBD i WD
- Interakcja sił wewnętrznych
- Uwzględnianie mimośrodów
- Określanie stałych sprężystości
- Automatyczne sprawdzenie geometrii połączeń
- Sprawdzenie połączonych przekrojów nośnika
- Dokumentacja dostępnych obciążeń i porównywanie ich z nośnościami
- Podawanie stopnia wykorzystania dla każdego pojedynczego połączenia
- Automatyczne określanie głównych sił wewnętrznych dla kilku przypadków obciążeń oraz węzłów połączeniowych
RF-/JOINTS Steel - SIKLA | Funkcje
![Opcje wyświetlania grafiki 3D](/pl/webimage/010212/468809/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Hallenrahmen als Grundlage für Flächenmodell](/pl/webimage/009068/547078/01-en_(16).png?mw=512&hash=f9137b3fb9234a48ebdde1cceb24377b6182fc90)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pl/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Sztywność połączenia stalowego i jej wpływ na obliczenia konstrukcyjne](/pl/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)

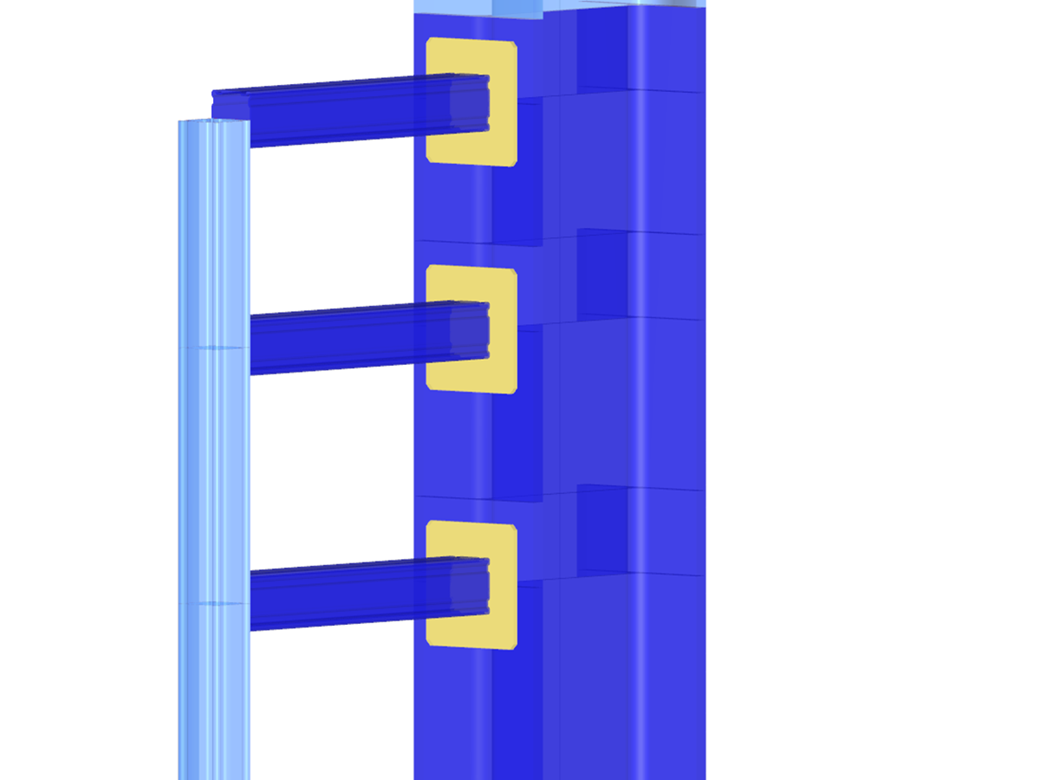

![Moduł dodatkowy RF-/JOINTS Steel-SIKLA dla RFEM/RSTAB | Wymiarowanie złączy Sikla](/pl/webimage/002929/2982811/178_Turm_Industriebau_(C)Dlubal_KohlA.png?mw=512&hash=3907760ab871e9b21edb0a52c35acf5221be1449)
- Wymiarowanie następujących połączeń Sikla:
- Konsole typu AK i TKO
- Płyty czołowe typu STA, WBD i WD
- Interakcja sił wewnętrznych
- Uwzględnianie mimośrodów
- Określanie stałych sprężystości
- Automatyczne sprawdzenie geometrii połączeń
- Sprawdzenie połączonych przekrojów nośnika
- Dokumentacja dostępnych obciążeń i porównywanie ich z nośnościami
- Podawanie stopnia wykorzystania dla każdego pojedynczego połączenia
- Automatyczne określanie głównych sił wewnętrznych dla kilku przypadków obciążeń oraz węzłów połączeniowych
![Maske 3.1 Nachweise - Zusammenfassung](/pl/webimage/006911/1587156/000311-en-png.png?mw=512&hash=4195f5cc448578a51251542fccf0638301f61107)
Istniejące obciążenie jest porównywane z nośnościami zapisanymi w bazie danych. Program przeprowadza również interakcję sił wewnętrznych M, N i Q.
Po zakończeniu obliczeń wszystkie wyniki są wyświetlane w przejrzyście ułożonych tabelach wyników; na przykład według przypadku obciążenia lub według węzła.
Połączenia można zwizualizować graficznie w module dodatkowym lub w programie RFEM/RSTAB. Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała.
![Maske 1.1 Basisangaben](/pl/webimage/006910/1587135/000310-en-png.png?mw=512&hash=e9206d4abfb894a571b980d0e77df8b813aa0291)
Po otwarciu modułu dodatkowego należy wybrać typ połączenia (płyta czołowa lub konsola). Poszczególne węzły można wybrać graficznie w modelu programu RFEM/RSTAB.
Moduł dodatkowy RF-/JOINTS Steel - SIKLA sprawdza przekrój i materiały połączonych prętów. Istnieje możliwość modelowania i wymiarowania połączeń o podobnych konstrukcyjnie właściwościach w kilku miejscach konstrukcji.
![Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów](/pl/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
