Odpowiedź:

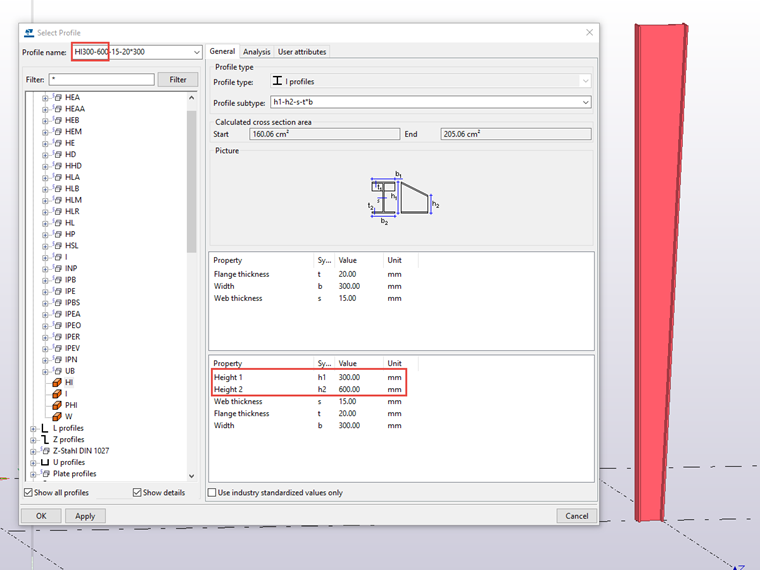

Tekla Structures tworzy belki o zmiennym przekroju, wprowadzając dwie różne wysokości w nazwie przekroju.

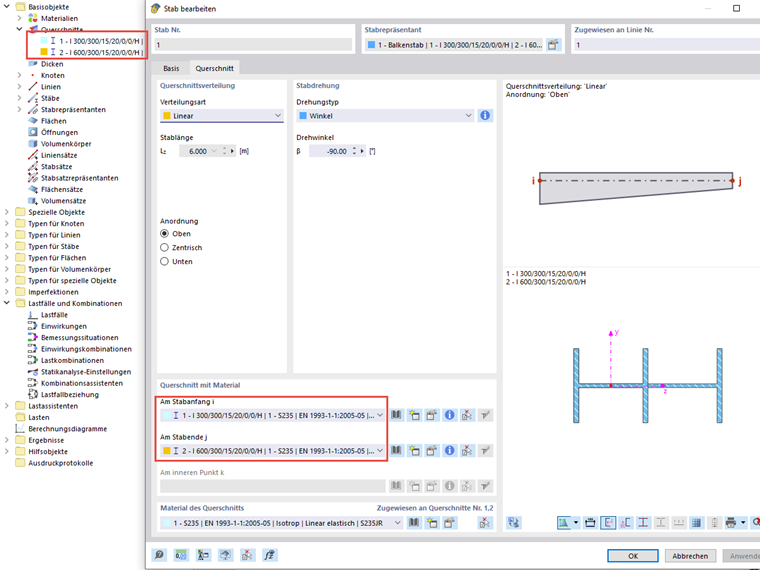

W programie RFEM 6 tworzone są belki o liniowo zbieżnym przekroju, poprzez przypisanie dwóch przekrojów o różnych wysokościach na początku i na końcu pręta.
Aby można było podzielić przekrój o zmiennym przekroju w Tekla na dwa pojedyncze przekroje podczas eksportu do programu RFEM 6, konieczne jest zdefiniowanie konwersji dla obu pojedynczych przekrojów.

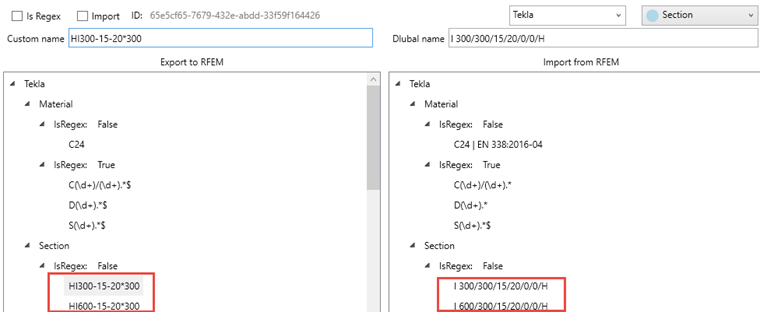

Aby wyeksportować przekrój HI300-600-15-20*300 jako przekrój o zmiennym przekroju, należy zdefiniować konwersję dla indywidualnego krzyża HI300-15-20*300 i HI600-15-20*300 przekroje.

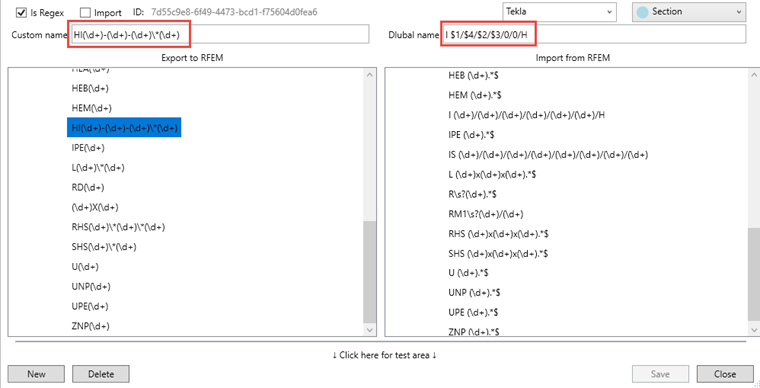

Za pomocą wyrażeń regularnych można uniknąć definiowania każdego przekroju z osobna w tabeli konwersji.
W ten sposób można przekonwertować kilka przekrojów w jeden wydruk.
Wyjaśnienie definicji wyrażeń regularnych znajduje się w FAQ
