Exportar vigas de secção variável do Tekla Structures para o RFEM 6

Como é que posso exportar vigas de secção variável do Tekla Structures para o RFEM 6?


Resposta:

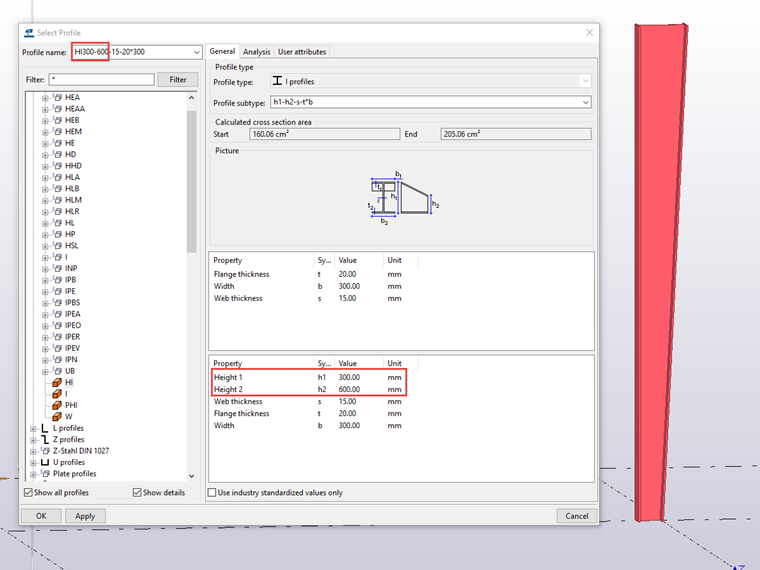

O Tekla Structures cria vigas de secção variável através da introdução de duas alturas diferentes no nome da secção.

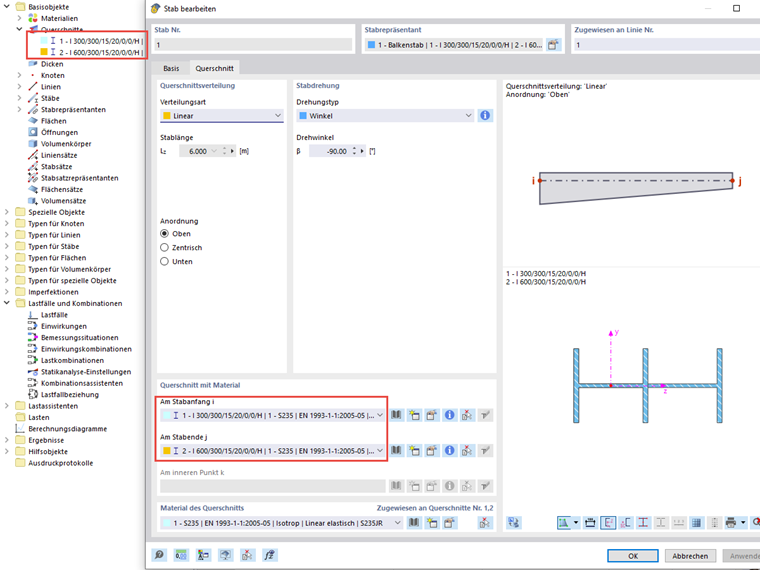

O RFEM 6 cria vigas de secção variável linearmente atribuindo duas secções com diferentes alturas no início e no fim da barra.

Para poder dividir a secção variável do Tekla em duas secções individuais ao exportar para o RFEM 6, é necessário definir a conversão para as duas secções individuais.

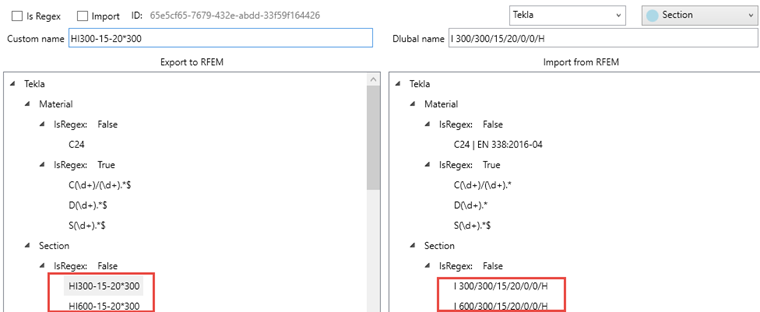

Para exportar a secção HI300-600-15-20*300 como secção variável, é necessário definir uma conversão para as secções individuais HI300-15-20*300 e HI600-15-20*300.

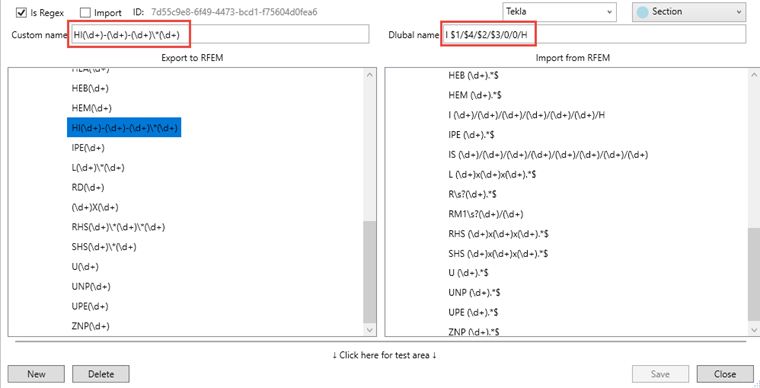

Pode utilizar expressões regulares para evitar definir cada secção de forma individual na tabela de conversão.
Desta forma, é possível converter várias secções de uma só vez.

Pode encontrar uma explicação sobre a definição de expressões regulares na seguinte FAQ :
