Esportazione di travi rastremate da Tekla Structures a RFEM 6

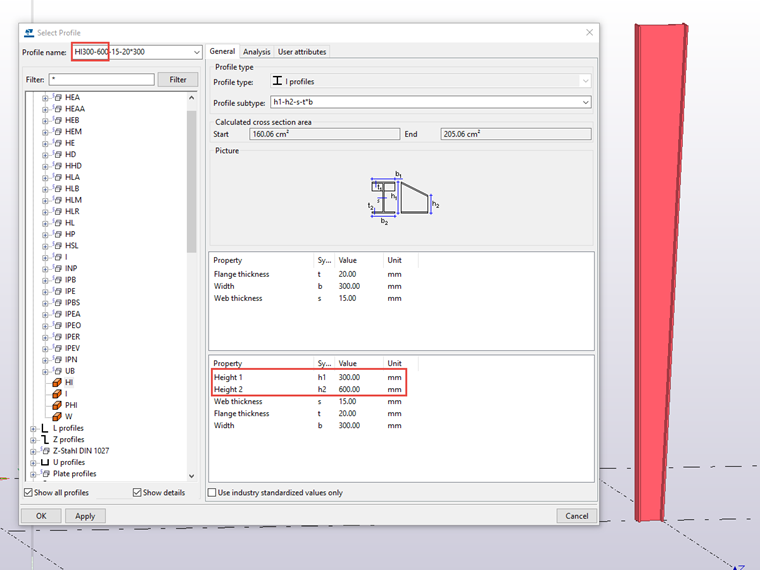

Tekla Structures crea travi rastremate inserendo due diverse altezze nel nome della sezione trasversale.

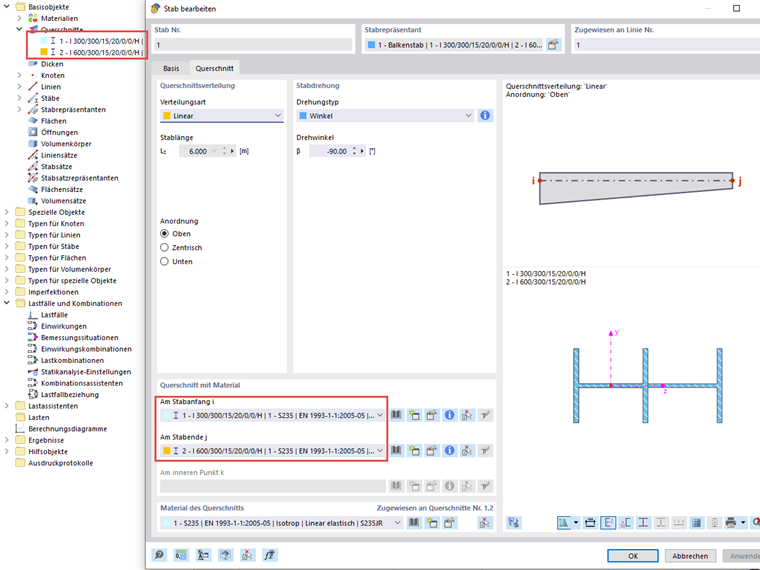

In RFEM 6 werden linear gevoutete Träger erzeugt, indem am Stabanfang und am Stabende zwei Querschnitte mit unterschiedlichen Höhen zugewiesen werden.

Damit der gevoutete Querschnitt in Tekla beim Export nach RFEM 6 in zwei einzelne Querschnitte zerlegt werden kann, muss eine Konvertierung für die beiden Einzelquerschnitte hinterlegt sein.

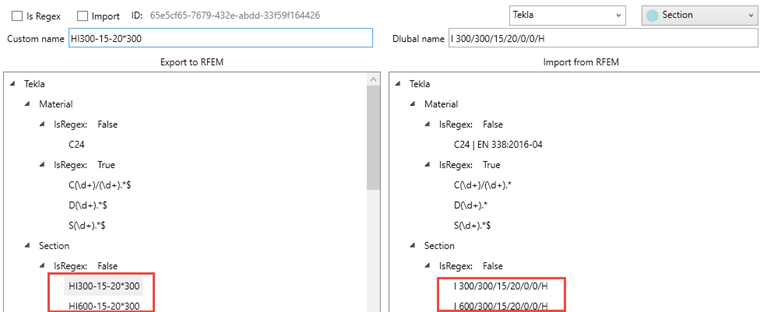

Um den Querschnitt HI300-600-15-20*300 als gevouteten Querschnitt zu exportieren, muss also eine Konvertierung für die Einzelquerschnitte HI300-15-20*300 und HI600-15-20*300 definiert werden.

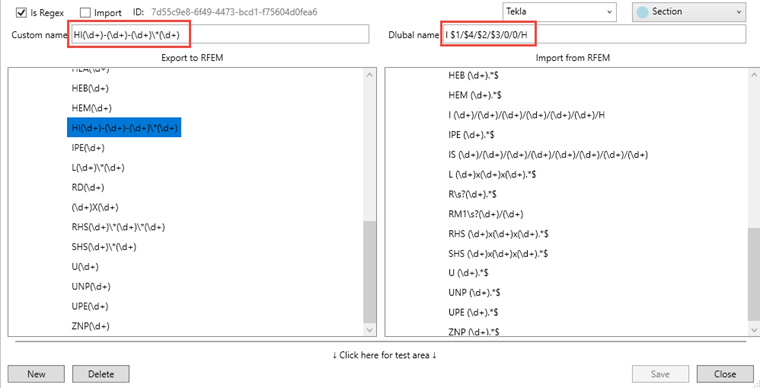

Damit nicht jeder Querschnitt einzeln in der Konvertierungstabelle definiert werden muss, können reguläre Ausdrücke zum Einsatz kommen.
Damit ist die Konvertierung mehrerer Profile über einen Ausdruck möglich.

Eine Erläuterung zur Definition von regulären Ausdrücken finden Sie in der folgenden FAQ:

• Conversione errata del materiale o della sezione trasversale in Revit o Tekla
