Экспорт балок с вутами из Tekla Structures в RFEM 6

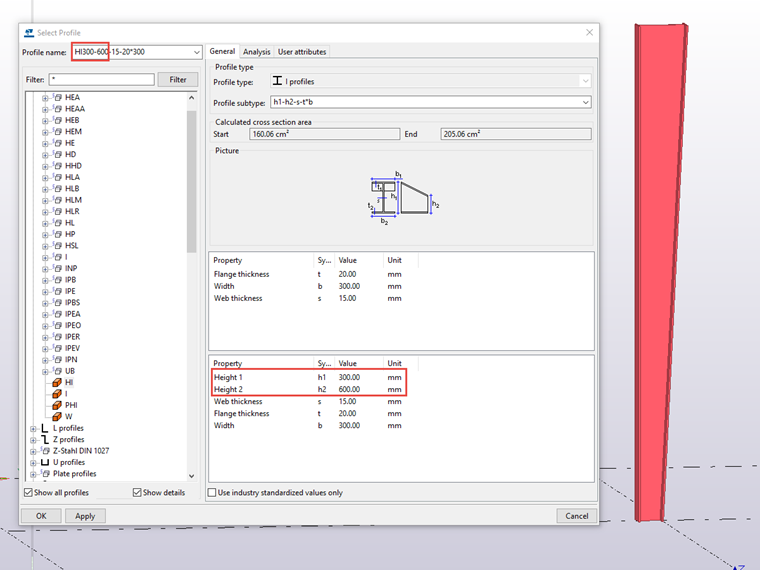

Tekla Structures создаёт балки с вутами, задав в наименовании сечения две различные высоты.

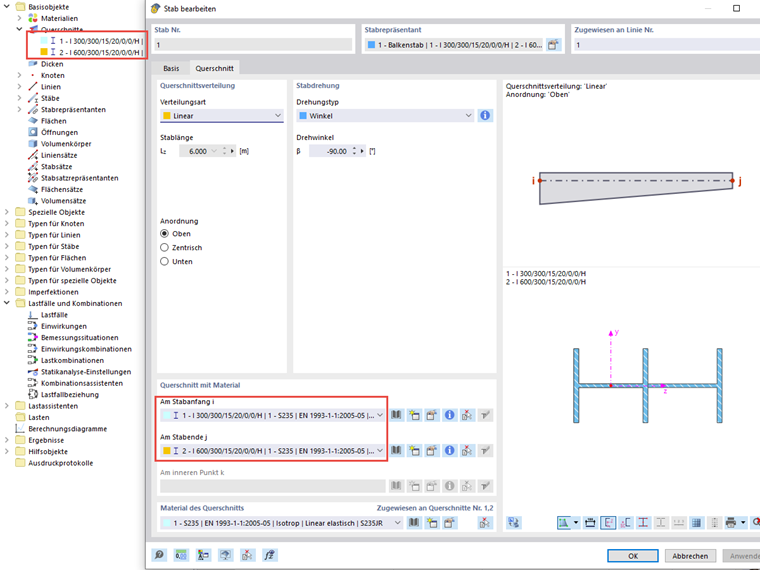

RFEM 6 создаёт линейные баьки с вутами, придавая два сечения с разной высотой в начале и на конце стержня.

Чтобы иметь возможность разделить коническое сечение в Tekla на два отдельных сечения при экспорте в RFEM 6, необходимо задать преобразование для обоих отдельных сечений.

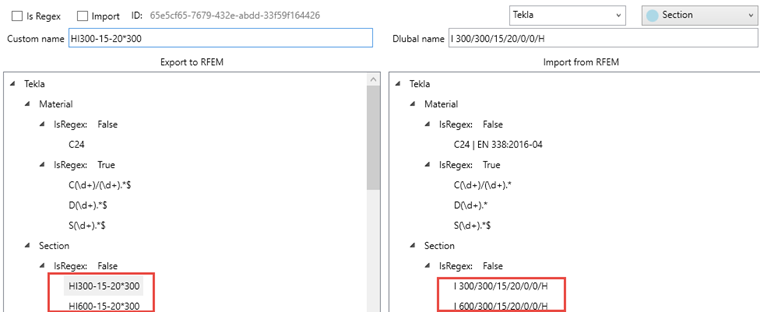

Для экспорта сечения «HI300-600-15-20*300» как конического сечения необходимо задать преобразование для отдельных сечений «HI300-15-20*300» и «HI600-15-20*300».

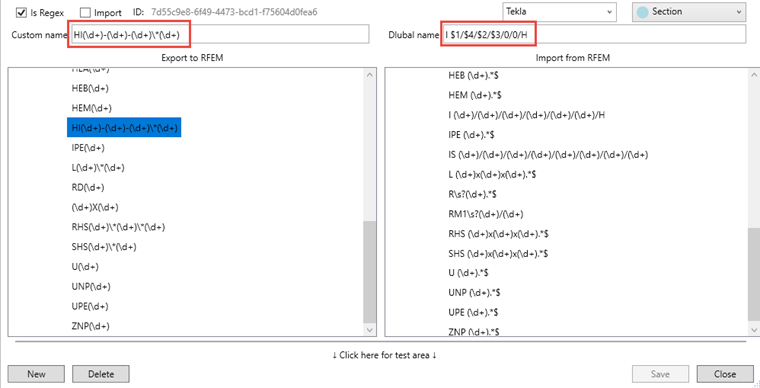

Чтобы избежать задания каждого сечения по отдельности в таблице преобразования, можно использовать регулярные выражения.
Таким образом, вы можете преобразовать несколько сечений одновременно.

Объяснение определения регулярных выражений можно найти в следующем FAQ :

• Неправильное преобразование материала или сечения в Revit или Tekla
