Odpowiedź:
Graficzne wyświetlanie sił wewnętrznych można ustawić na kilka sposobów.
Panel sterowania

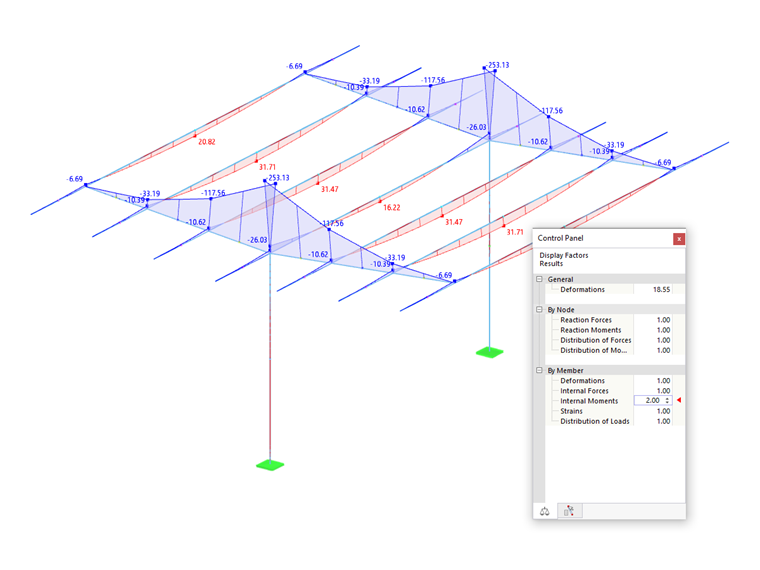

Najłatwiejszym sposobem jest dostosowanie współczynnika wyświetlania w zakładce Współczynniki wyników
panelu sterowania. Aktualny typ wyniku jest oznaczony czerwoną strzałką.
Współczynnik 2 podwaja rozmiar wykresów wyników; na przykład współczynnik 0,5 dzieli ją na pół.
Właściwości wyświetlania

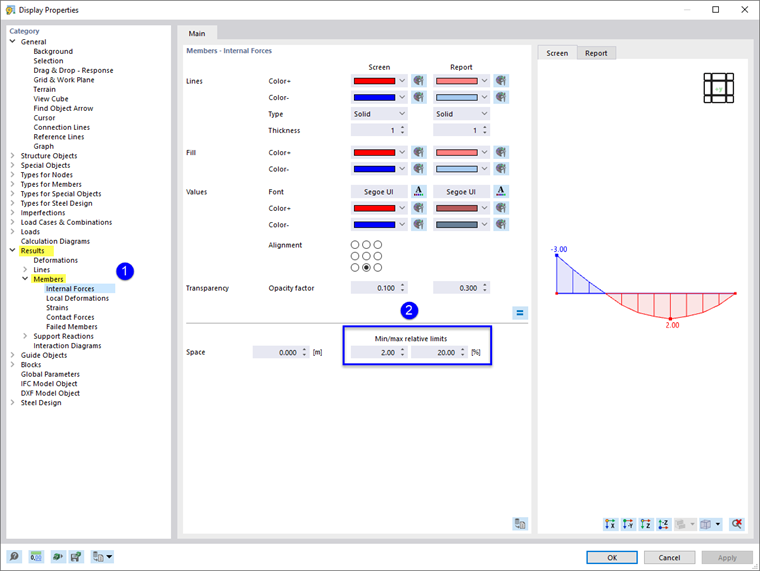

Jeżeli model ma bardzo duże lub bardzo małe wymiary, zmiana współczynnika wyniku może nie być możliwa: Wyświetlanie wyników jest również powiązane z geometrią modelu. Otworzyć okno dialogowe do zmiany sposobu wyświetlania za pomocą menu Opcje → Właściwości wyświetlania.
- W tym celu należy otworzyć kategorię Wyniki → Pręty i wybrać typ wyniku, np. Siły wewnętrzne.
- Dostosuj wartości min./maks. względnych granic.
Na przykład, przy maksymalnej wartości 20% wykresy wyników będą wyświetlane w maksymalnym rozmiarze, tak aby nie przekraczały jednej piątej rozmiaru modelu.
