Diagramas de momentos com escala

Existem diversas possibilidades para definir a representação gráfica das forças internas.

Painel de controlo

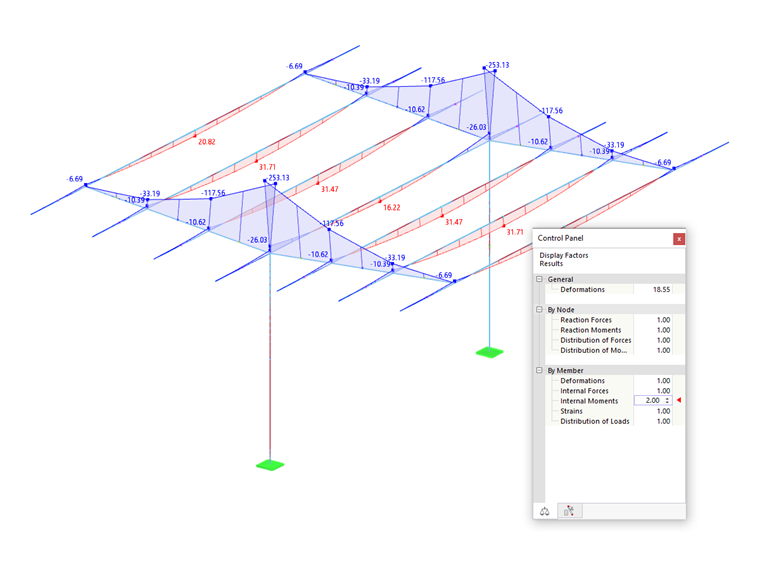

A forma mais simples é ajustar o factor de representação no separador Fatores de resultados do painel de controlo. O atual tipo de resultado está assinalado com uma seta vermelha.

Diagramas de momentos com escala

O fator de 2 duplica o tamanho dos diagramas de resultados; o fator de 0,5, por exemplo, divide-a pela metade.

Propriedades de representação

Se o modelo tem dimensões muito grandes ou muito pequenas, pode não ser possível alterar nada utilizando o fator de resultados: A visualização dos resultados também está ligada à geometria do modelo. Abra a caixa de diálogo para alterar a visualização através do menu Opções → Propriedades de visualização.

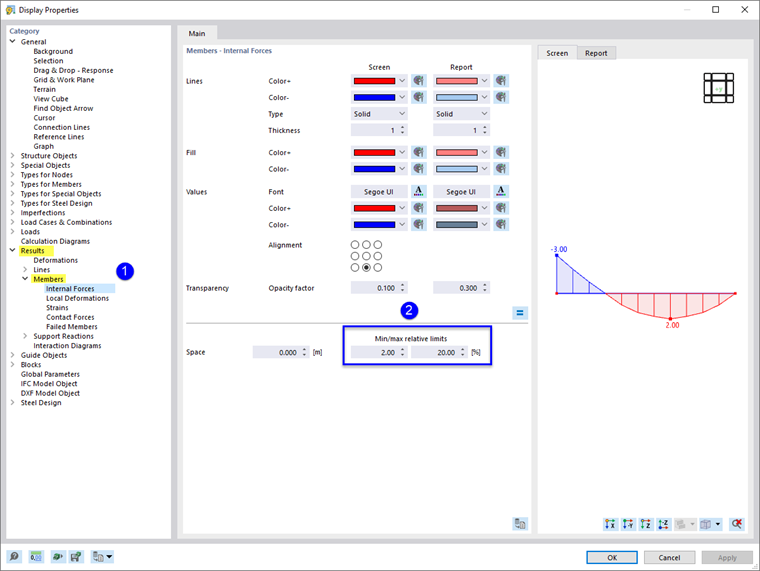

Ajustar os limites mínimo e máximo

1. Abra a categoria Resultados → Barras e selecione o tipo de resultado, por exemplo, Forças internas.
2. Ajustar os valores para os limites relativos mín/máx.

Por exemplo, com um valor máximo de 20%, os diagramas de resultados serão apresentados num tamanho máximo para não excederem um quinto do tamanho do modelo.
