Risposta:
Esistono diversi modi per impostare la visualizzazione grafica delle forze interne.
pannello di controllo

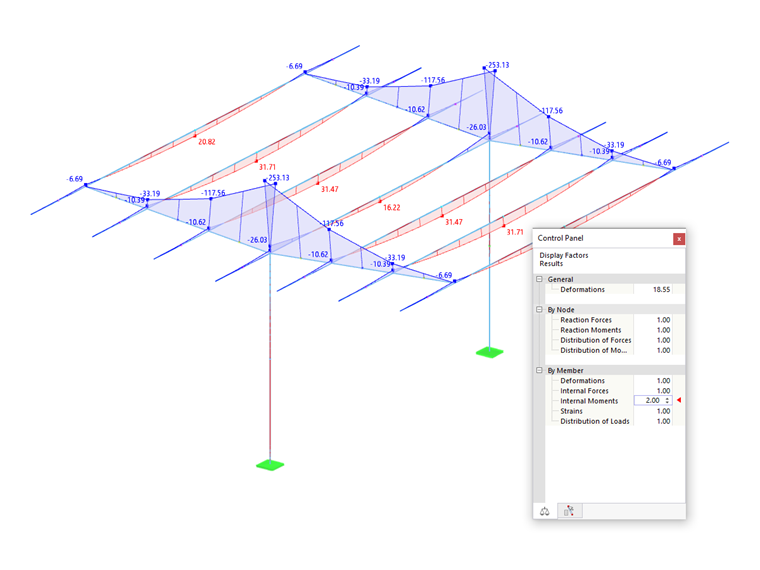

Il modo più semplice è regolare il coefficiente di visualizzazione nella scheda Coefficienti di risultato
del pannello di controllo. Il tipo di risultato corrente è contrassegnato da una freccia rossa.
Il coefficiente 2 raddoppia la dimensione dei diagrammi dei risultati; il coefficiente di 0,5, ad esempio, lo divide a metà.
Proprietà di visualizzazione

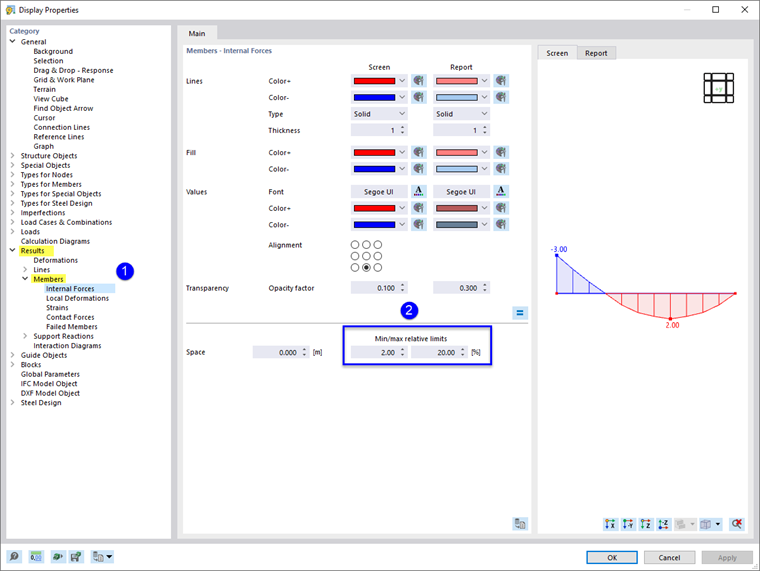

Se il modello ha dimensioni molto grandi o molto piccole, potrebbe non essere possibile modificare nulla utilizzando il coefficiente di risultato: La visualizzazione dei risultati è anche collegata alla geometria del modello. Aprire la finestra di dialogo per modificare la visualizzazione utilizzando il menu Opzioni → Proprietà dello schermo.
- Aprire la categoria Risultati → Aste e selezionare il tipo di risultato, ad esempio Forze interne.
- Regolare i valori per i limiti relativi min/max.
Ad esempio, con un valore massimo del 20%, i diagrammi dei risultati saranno visualizzati in una dimensione massima in modo che non superino un quinto delle dimensioni del modello.
