缩放弯矩图

用户可以通过以下几种方式设置内力图形显示，

控制面板

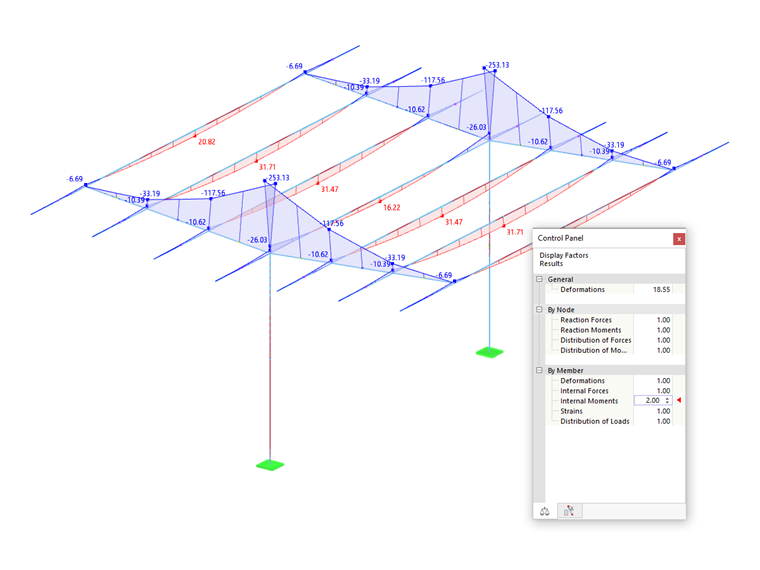

最简单的方法是在结果系数选项卡中调整显示系数。 ， 当前结果类型用红色箭头标记。

缩放弯矩图

系数 2会使结果图的大小加倍，反之则增加一倍。例如，系数 0.5 将其分成两半。

显示属性

如果模型的尺寸非常大或非常小，则无法使用结果系数进行更改： 结果显示也与模型的几何形状链接。 通过菜单选项→显示属性打开用于更改显示的对话框。

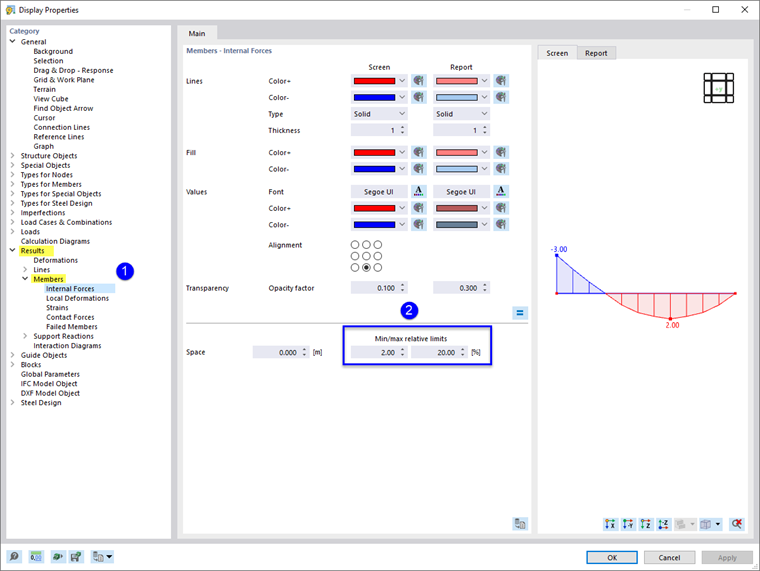

调整最小和最大极限

1. 打开结果→杆件，然后选择结果类型，例如内力。
2. 调整最小/最大相对极限值的值。

例如，如果最大值为 20%，则显示结果图的最大尺寸不能超过模型尺寸的五分之一。
