Pytanie
Jak utworzyć połączenie ramy ze zbieżnością w JOINTS Steel - Rigid?
Odpowiedź:

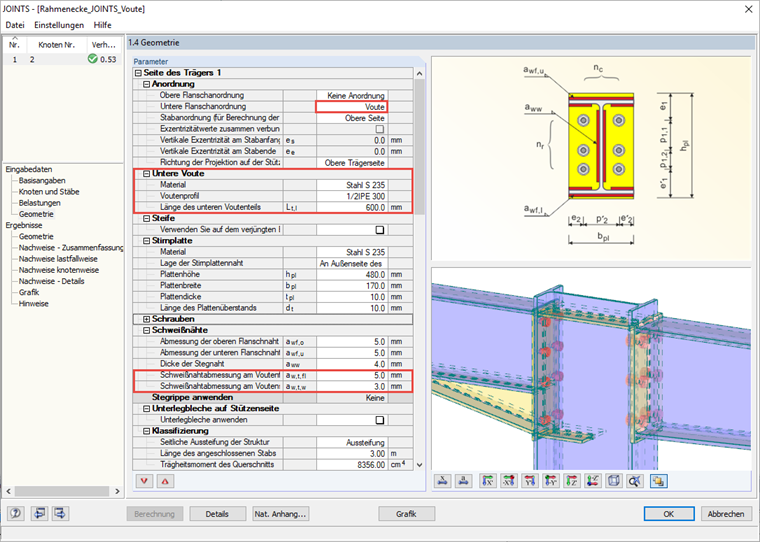

Opcję wprowadzenia zwężenia na belce można aktywować w sekcji Układ okna 1.4 Geometria. Tutaj można zamodelować zwężenie na dolnej lub górnej stronie belki.
Grubość blachy oraz wysokość skosu są definiowane poprzez wybór przekroju skosu, ponieważ na przykład często stosowane są przekroje cięte walcowane. W przypadku stosowania blach zdefiniowanych przez użytkownika można wybrać parametryczny przekrój teowy. Długość stożka oraz materiał są wprowadzane w tej samej sekcji. W sekcji Spoiny można zdefiniować grubości spoin do połączenia skosu z belką.
Jeżeli jako belkę zastosowano już pręt zbieżny (wprowadzany w sekcji "Węzły i pręty" poprzez określenie różnych przekrojów i długości), nie jest możliwe zamodelowanie dodatkowego zwężenia.
