Domanda
Come posso creare un giunto di telaio con conicità in JOINTS Steel - Rigid?
Risposta:

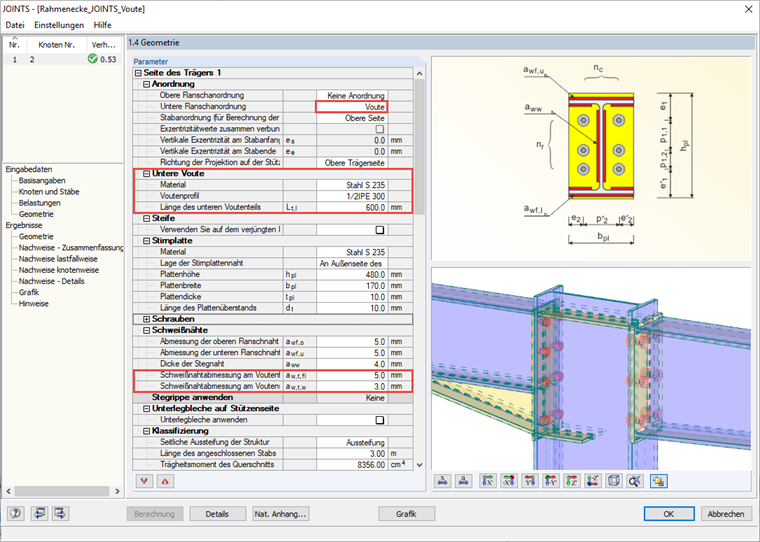

L'opzione per inserire una rastremazione su una trave può essere attivata nella sezione Disposizione della finestra 1.4 Geometria. Qui puoi modellare la rastremazione sul lato inferiore o superiore della trave.
Gli spessori delle piastre e l'altezza del cono sono definiti selezionando la sezione trasversale del cono, poiché le sezioni trasversali laminate tagliate sono spesso utilizzate, per esempio. Se si utilizzano piastre definite dall'utente, è possibile selezionare una sezione a T parametrica. La lunghezza della rastremazione e il materiale sono inseriti nella stessa sezione. Gli spessori di saldatura per collegare la rastremazione alla trave possono essere definiti nella sezione Saldature.
Se c'è un'asta rastremata già utilizzata come trave (inserita nella sezione "Nodi ed Aste" specificando diverse sezioni trasversali e lunghezze), non è possibile modellare una rastremazione aggiuntiva.
