Pergunta
Como é que crio uma ligação de pórtico com secção variável no JOINTS Steel – Rigid?
Resposta:

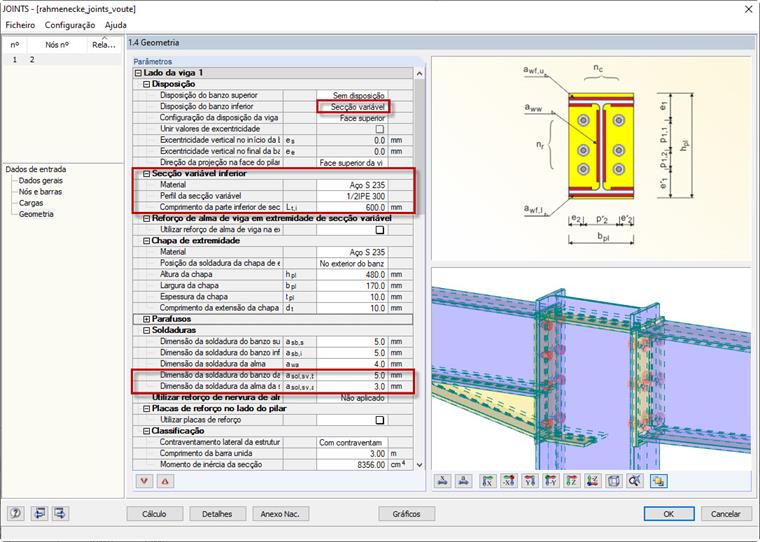

Para introduzir uma secção variável numa viga, selecione a secção da caixa de diálogo Disposição. A secção variável pode ser modelada na parte inferior ou na parte superior da viga.
As espessuras da chapa assim como a altura da secção variável são definidas através da seleção de um perfil de secção variável, uma vez que são utilizadas frequentemente, por exemplo, secções laminadas cortadas. Se forem utilizadas chapas aleatórias, pode ser selecionada uma secção em T paramétrica. O comprimento e o material da secção variável são introduzidos na mesma secção da caixa de diálogo. A espessura da soldadura para ligação da secção variável à viga pode ser definida na secção da caixa de diálogo Soldaduras.
Se já é utilizada uma barra de secção variável como barra (introduzida na secção da caixa de diálogo Nós e barras através de secções e comprimentos diferentes), não é possível modelar uma secção adicional.
Tem alguma pergunta?
