Comment créer un joint de portique à section variable dans JOINTS Steel - Rigid ?
Réponse:

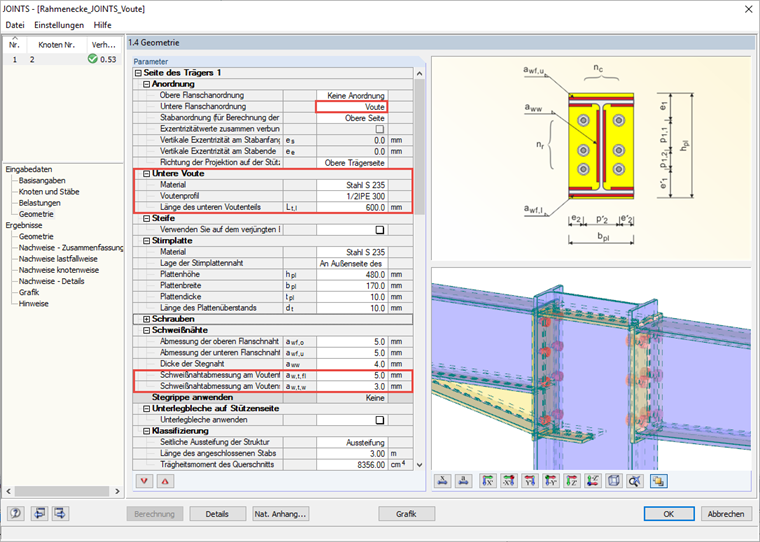

Utilisez la section Disposition pour définir l’inertie variable d’une poutre. La section variable peut alors être modélisée du côté inférieur ou supérieur de la poutre.
Les épaisseurs de plaque et la hauteur de la section variable sont définies au moment de la sélection d’un profilé à inertie variable car des sections laminées découpées sont par exemple souvent utilisées. Si des plaques sont utilisées, une section en T paramétrique peut être sélectionnée. La longueur de la section à inertie variable et le matériau sont entrés dans la même section du module. Les épaisseurs de soudure pour la connexion de la section à inertie variable à la poutre peuvent être définies dans la section Soudures.
Si une barre à inertie variable est déjà utilisée comme poutre (entrée dans la section Nœuds et barres via différentes sections et longueurs), aucune autre section variable supplémentaire ne peut être modélisée.
