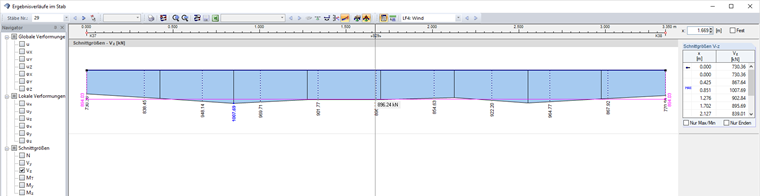

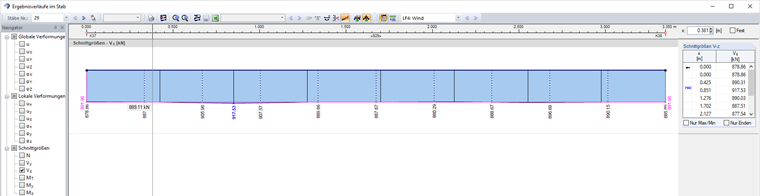

- Zredukować rozmiar siatki ES. Odchylenia między siłami podporowymi a siłami tnącymi powinny wtedy być zbliżone do 0.

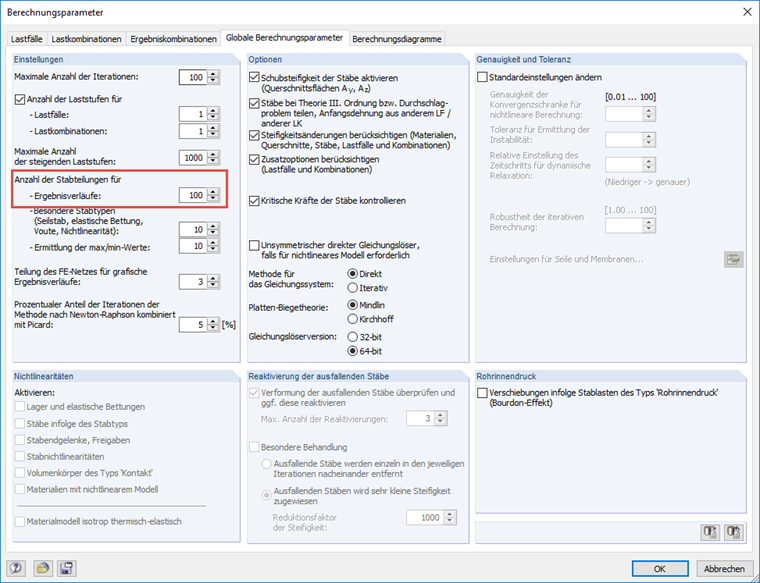

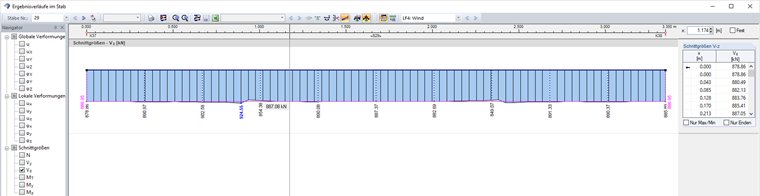

- W parametrach obliczeń należy zwiększyć podział dla wykresów wyników. Prowadzi to również do zbliżenia wyników.
Pytanie
Suma sił podporowych w moim modelu różni się od sił wewnętrznych w belce wynikowej. Jaka może być przyczyna?
