- 减小有限元网格的大小。 支座力和剪力之间的偏差应近似为 0。

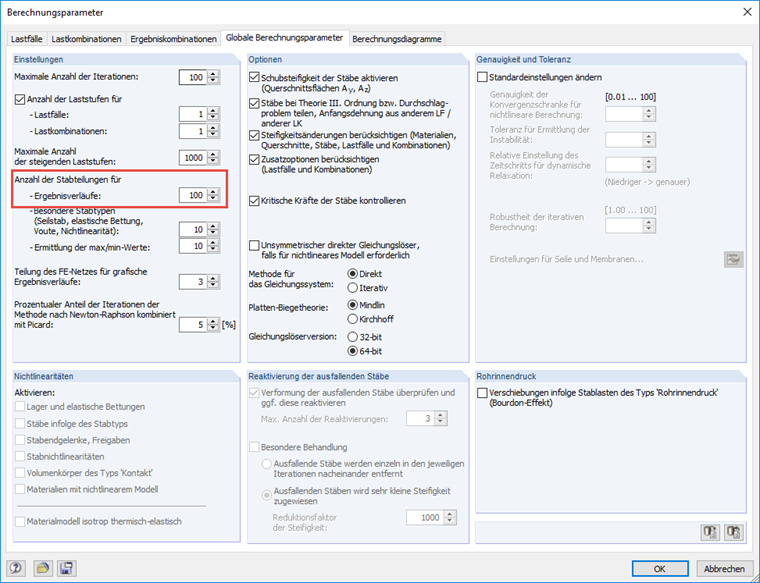

- 在计算参数中增加结果图的分段。 这也得出结果的近似值。
问题
我的模型中的支座力总和与结果梁中的内力不同。 原因可能是什么?
回复:
特别是在使用面建模墙时,结果梁中的支座力和剪力之和可能存在偏差。 原因是面内力集成到杆件内力中。 根据有限元网格的大小,结果可能会扭曲或不准确。您可以使用以下过程来改善结果:
在结果图中,您可以显示一条平滑线,该线在整个长度上涂抹结果梁的内力。

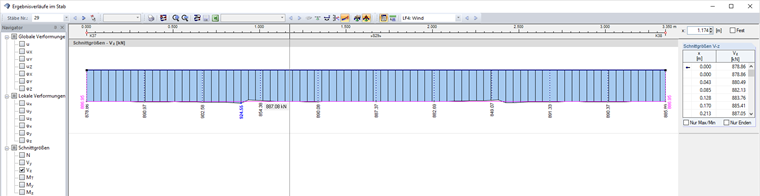

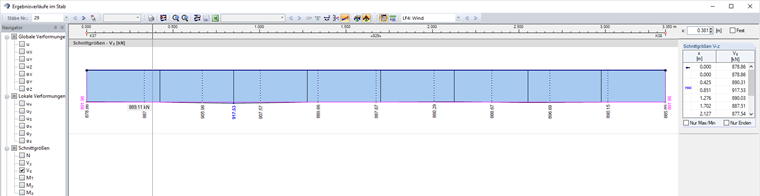

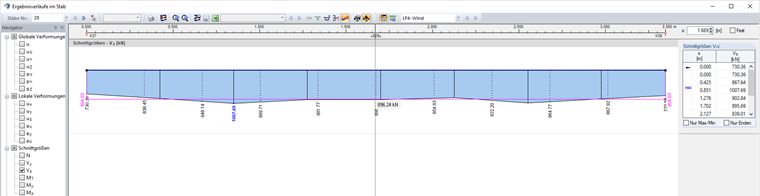

在示例文件中,计算结果的有限元网格长度为 1 m,长度为 0.25 m,分段为 100。 荷载的总和为 885.3 kN。
您有什么问题想问的吗?
