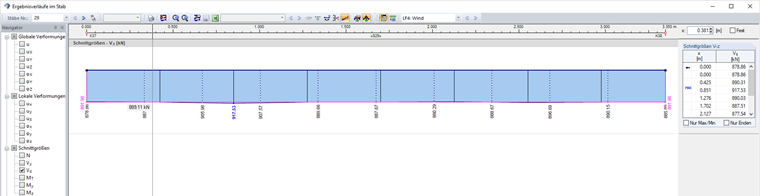

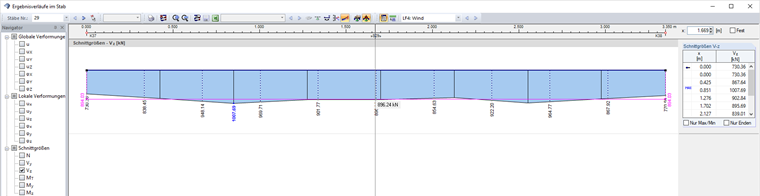

- Уменьшите размер сетки КЭ. Отклонения между опорными и поперечными силами должны тогда приближаться к нулю.

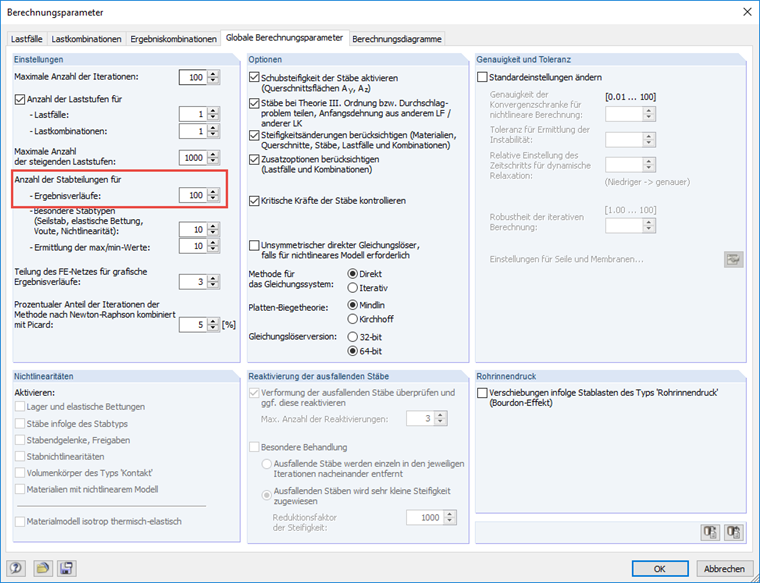

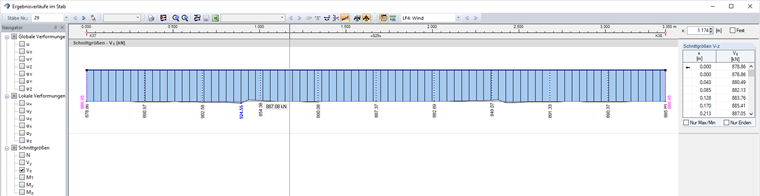

- Увеличьте разделение диаграмм результатов в параметрах расчета. Это также приводит к приближению результатов.
Вопрос
Сумма опорных сил в моей модели отличается от внутренних сил в результирующей балке. В чем может быть причина?
![Faktor zur Berücksichtigung der entlastenden Bodenpressungen](/ru/webimage/010343/3017757/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Сохранение и импорт диаграмм шарниров стержней](/ru/webimage/010427/2984212/01-EN.png?mw=512&hash=17127434c06258f349409b3e8f047f6d0e8c4ea7)
![Настройка защитного покрытия бетона по норме EN 1992-1-1](/ru/webimage/010468/2976940/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Рабочая плоскость по трем точкам](/ru/webimage/010488/2426101/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Функция 002443 | Контроль состояния трещины для расчета деформации и ширины трещины](/ru/webimage/032308/3333735/crackstate_EN.jpg?mw=512&hash=7a751769b3bfd152da28f9c235b662fe4a66d28f)
В конфигурации предельного состояния по пригодности к эксплуатации можно регулировать различные расчётные параметры сечений. Можно контролировать применяемое условие сечения для анализа деформации и ширины раскрытия трещин.
Могут быть активированы следующие настройки:
- Состояние с трещинами, рассчитанное от соответствующей нагрузки
- Состояние с трещинами, определённое как пакет из всех расчётных ситуаций ПСПЭ
- Состояние сечения с трещинами - независимо от нагрузки
![Функция 002415 | Улучшенная сегментация для проверки деформации](/ru/webimage/032122/3329118/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
На вкладке 'Расчетные опоры и прогиб' в разделе 'Изменить стержень' можно четко сегментировать стержни с помощью оптимизированных окон ввода. В зависимости от опор, автоматически используются пределы деформаций для консольных или однопролетных балок.
Задав расчетную опору в соответствующем направлении в начале стержня, на конце стержня и в промежуточных узлах, программа автоматически распознает сегменты и длины сегментов, к которым относится допустимая деформация. На основе заданных расчётных опор оно автоматически определит, является ли это балкой или консолью. Придание вручную, как в предыдущих версиях (RFEM 5), больше не требуется.
Функция 'Пользовательские длины' позволяет изменить контрольные длины в таблице. Соответствующая длина сегмента всегда используется по умолчанию. Если исходная длина отличается от длины сегмента (например, в случае криволинейных стержней), ее можно скорректировать.
![Функция 002416 | Представление результатов с помощью плоскости отсечения](/ru/webimage/032133/3329387/ClippingEbene_EN.jpg?mw=512&hash=d3971d5a6846c92d3334b593636f1de8c4d2f199)
Эта функция также способствует наглядному изображению результатов. Плоскости отсечения - это секущие плоскости, которые можно произвольно размещать в модели. Зона перед или за плоскостью будет скрыта на изображении. Таким образом, можно четко и просто показать результаты, например, в пересечении или в твердом теле.
![Функция 002426 | Анимация деформации](/ru/webimage/032091/3328083/AnimationRFEM6_EN.jpg?mw=512&hash=ecf9e52031e929ead1b99a37bfa7e0b1c3a2f4f2)
Процесс деформации глобальных компонентов можно представить в виде последовательности перемещений.
