Ukrywanie powierzchni pomocniczych dla przecięć

Zastosowałem metodę przecięć do utworzenia otworu w okrągłej, cylindrycznej powierzchni ściany. Wie kann ich nun die Hilfsflächen zur Erzeugung einer Durchdringung ausblenden?


Odpowiedź:

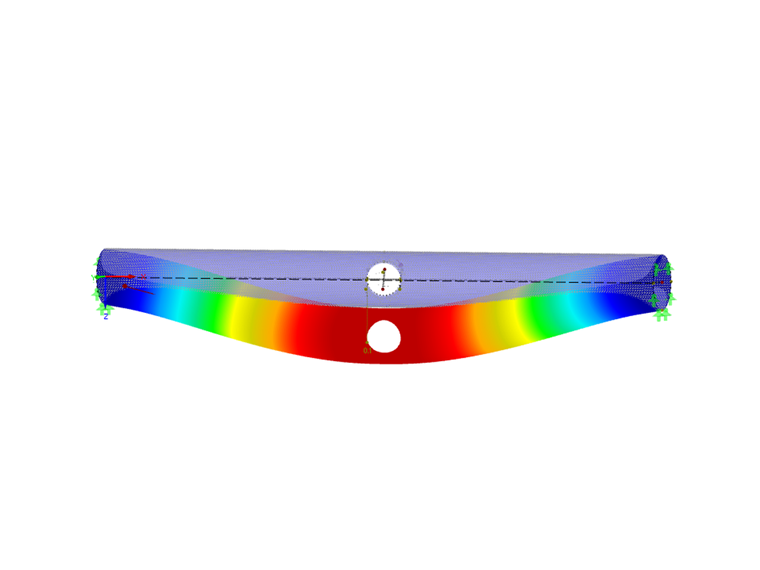

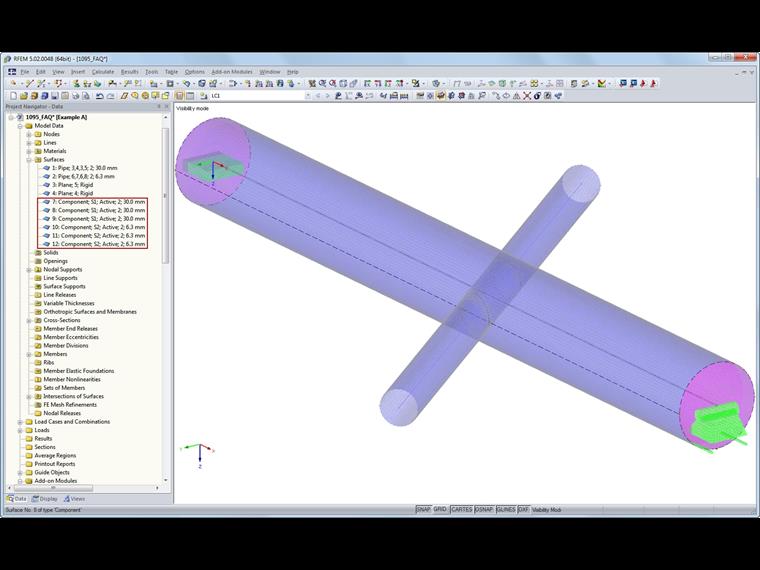

Podczas tworzenia przecięcia, oprócz rzeczywistych powierzchni tworzone są dodatkowe komponenty, które stanowią na przykład przecinające się rury. Nach dem Generieren der Durchdringung sind zunächst alle Komponenten aktiv. Dies ist im Daten-Navigator unter dem Eintrag für die Flächen ersichtlich.

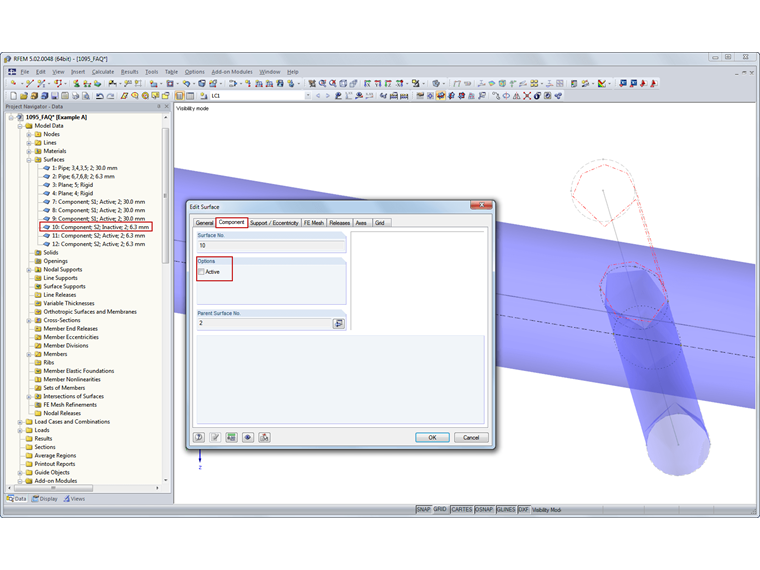

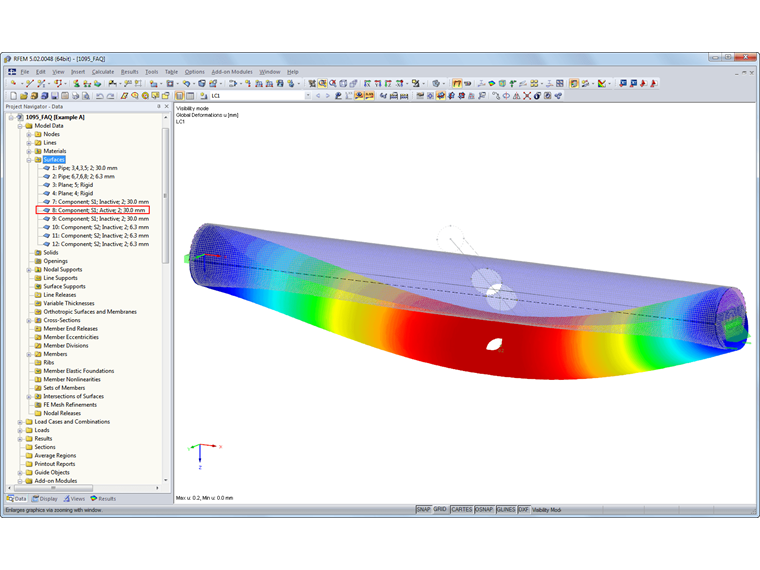

Im Nachgang können einzelne Komponenten deaktiviert werden. Hierzu kann entweder der Eintrag im Navigator angeklickt oder die jeweilige Komponente im Modell selektiert werden. Im Dialog zum Bearbeiten der Komponente kann diese deaktiviert werden.

Alternativ ist es möglich, die Komponente über das zugehörige Kontextmenü (Rechtsklick auf Komponente) im Daten-Navigator zu deaktivieren.
