Скрытие вспомогательных поверхностей для пересечений

Я применил метод пересечений для создания отверстия в круглой поверхности цилиндрической стены, Wie kann ich nun die Hilfsflächen zur Erzeugung einer Durchdringung ausblenden?


Ответ:

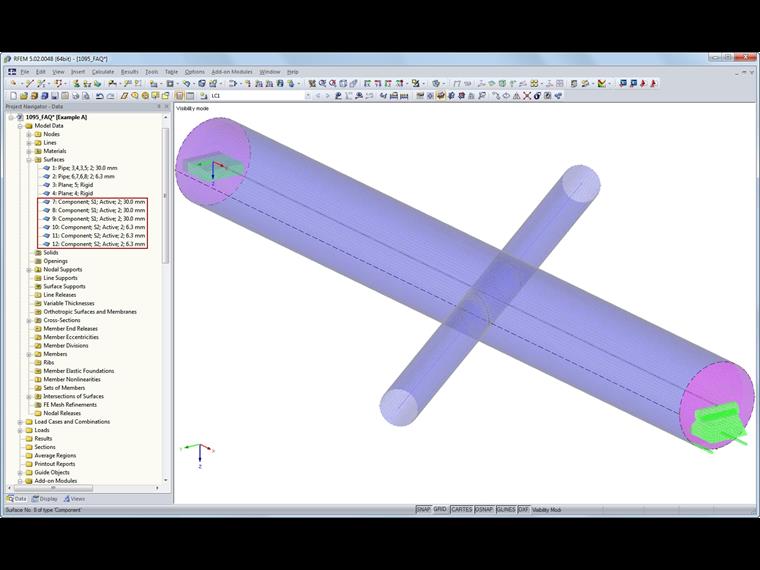

При создании пересечения, создаются дополнительные компоненты в дополнение к фактическим поверхностям, которые представляют собой, например, пересекающиеся трубы. Nach dem Generieren der Durchdringung sind zunächst alle Komponenten aktiv. Dies ist im Daten-Navigator unter dem Eintrag für die Flächen ersichtlich.

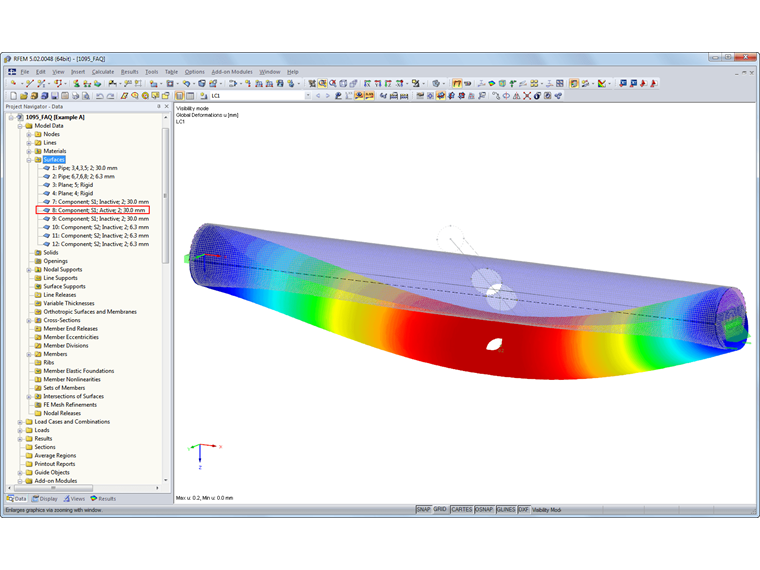

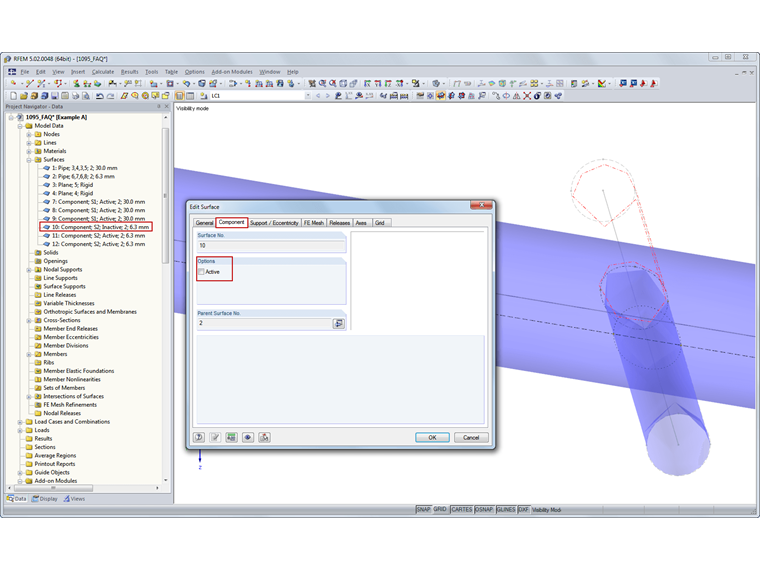

Im Nachgang können einzelne Komponenten deaktiviert werden. Hierzu kann entweder der Eintrag im Navigator angeklickt oder die jeweilige Komponente im Modell selektiert werden. Im Dialog zum Bearbeiten der Komponente kann diese deaktiviert werden.

Alternativ ist es möglich, die Komponente über das zugehörige Kontextmenü (Rechtsklick auf Komponente) im Daten-Navigator zu deaktivieren.


Автор

Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
