Ocultar superfícies auxiliares para interseções

Utilizei o método das interseções para criar uma abertura numa superfície de parede cilíndrica e circular. Wie kann ich nun die Hilfsflächen zur Erzeugung einer Durchdringung ausblenden?


Resposta:

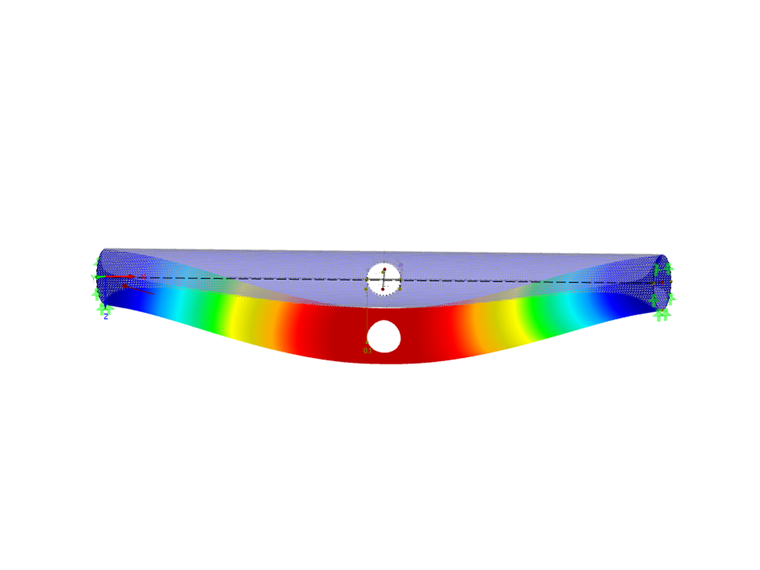

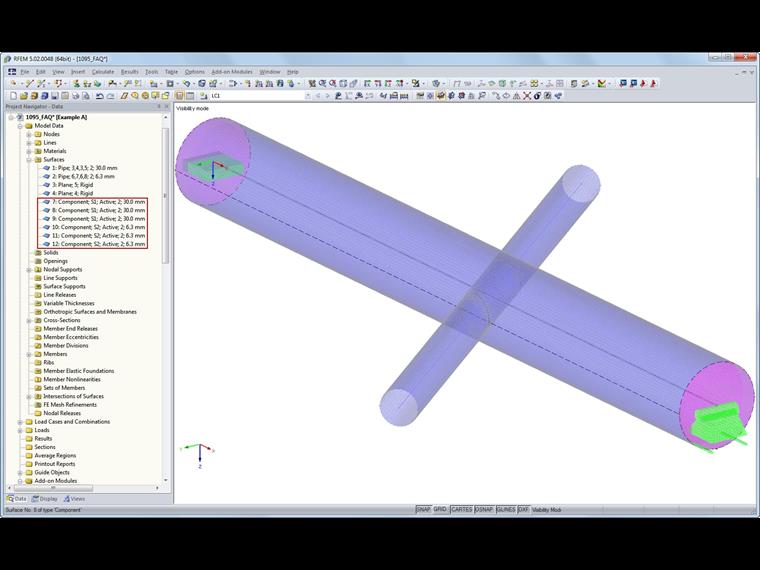

Ao criar uma intersecção, são criados componentes adicionais para além das superfícies reais que representam, por exemplo, os tubos de intersecção. Nach dem Generieren der Durchdringung sind zunächst alle Komponenten aktiv. Dies ist im Daten-Navigator unter dem Eintrag für die Flächen ersichtlich.

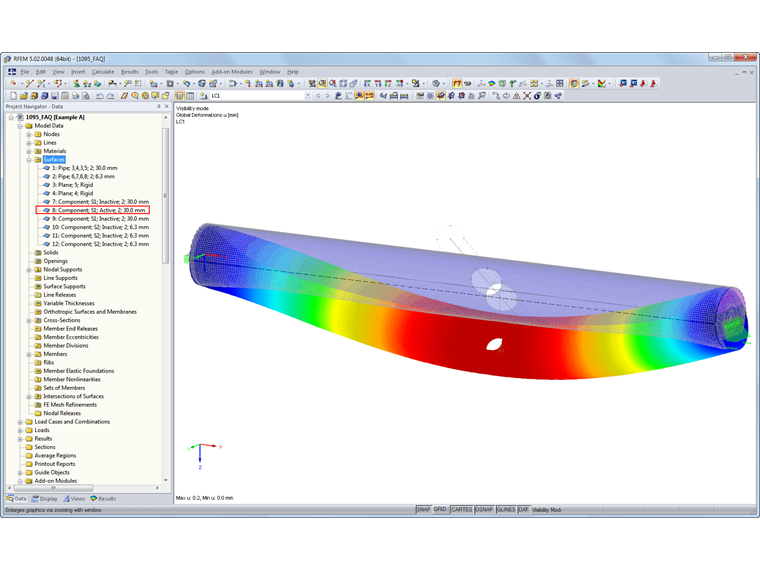

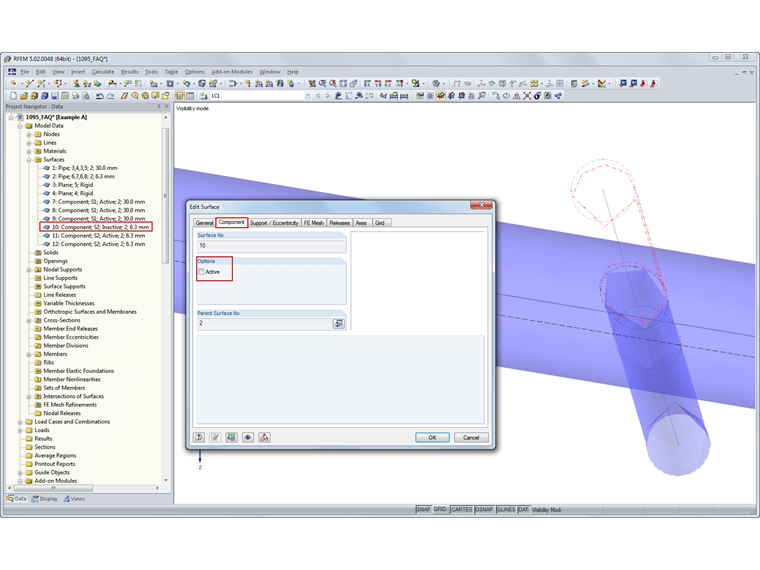

Im Nachgang können einzelne Komponenten deaktiviert werden. Hierzu kann entweder der Eintrag im Navigator angeklickt oder die jeweilige Komponente im Modell selektiert werden. Im Dialog zum Bearbeiten der Komponente kann diese deaktiviert werden.

Alternativ ist es möglich, die Komponente über das zugehörige Kontextmenü (Rechtsklick auf Komponente) im Daten-Navigator zu deaktivieren.
