[EN] FAQ 001095 | Я использовал метод пересечений, чтобы создать отверстие в круглой цилиндрической стене ...

Вопрос:

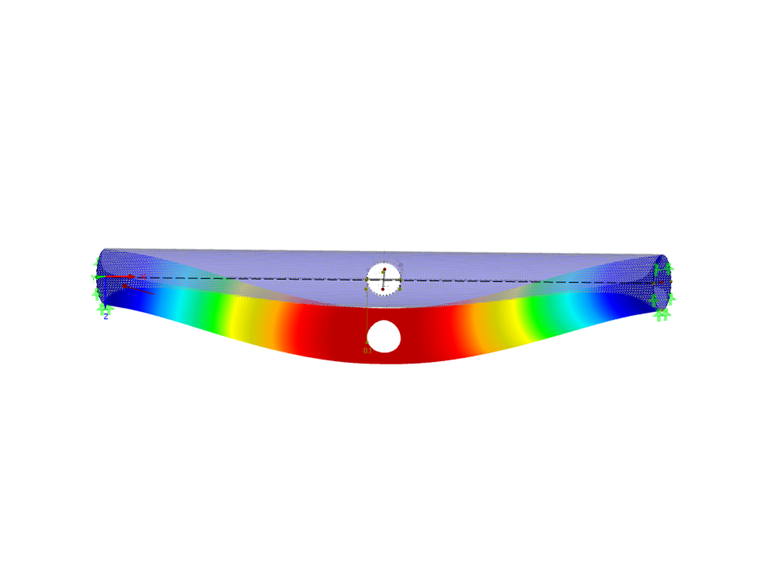

Я использовал метод пересечений, чтобы создать отверстие в круглой цилиндрической поверхности стены.

Как можно скрыть эти вспомогательные поверхности для создания пересечения?

Ответ:
При создании пересечения создаются дополнительные компоненты в дополнение к фактическим поверхностям, которые представляют, например, пересекающиеся трубы. После создания пересечения все компоненты изначально активны. Это можно увидеть в навигаторе «Данные» в разделе «Поверхности».

Впоследствии можно деактивировать отдельные компоненты. Для этого нужно либо щелкнуть на запись в навигаторе, либо выбрать соответствующий компонент в модели. В диалоговом окне для редактирования компонента это можно отключить.

Для деактивации компонента можно также использовать соответствующее контекстное меню (щелкните правой кнопкой мыши по компоненту) в навигаторе «Данные».



;
