Szklany żyrandol w centrum handlowym Keystone, USA

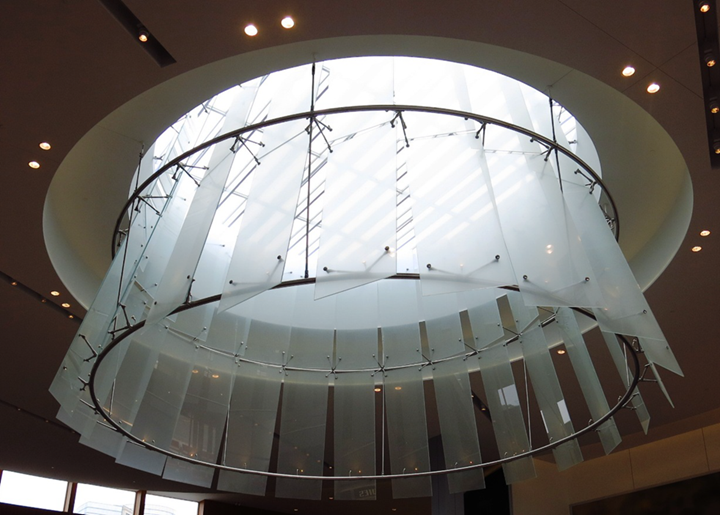

Nowo wyremontowane centrum handlowe w Keystone, Indianapolis, USA, jest centralnym elementem czterech, wspartych punktowo, szklanych żyrandoli.

Każdy żyrandol składa się ze zwisających szklanych płyt, które są podparte punktowo na wspornikach połączonych z obręczami ze stali nierdzewnej.

schemat statyczny

Największy żyrandol jest eliptyczny, a jego główna średnica wynosi 36 stóp. Szklane płyty o wysokości 3 m są ustawione pod kątem i rozłożone są wachlarzem na zewnątrz.

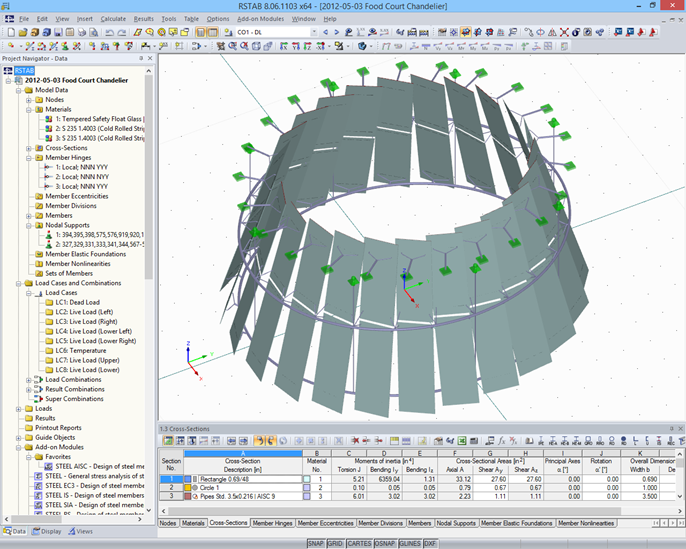

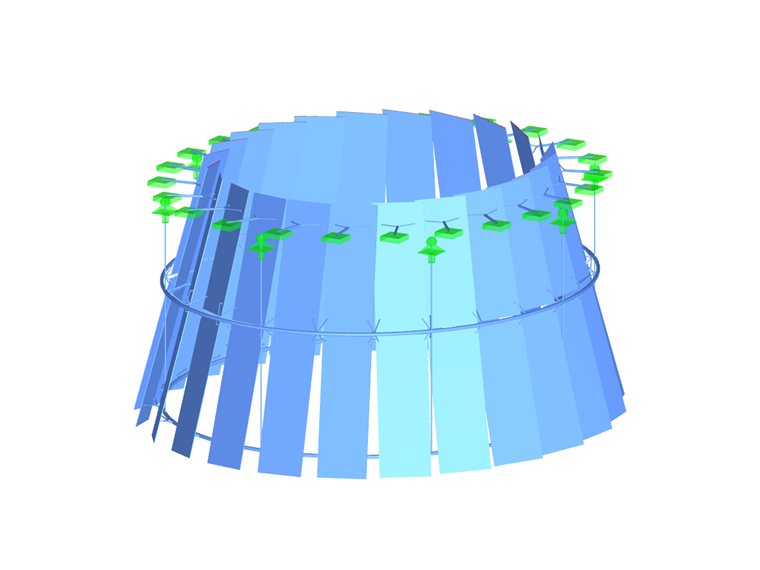

Model RSTAB dokładnie odzwierciedlał montaż części fizycznych, wraz z małymi detalami łączników. Pozwoliło to na wiarygodne przewidywanie odkształceń podatnych i zachowania dynamicznego.

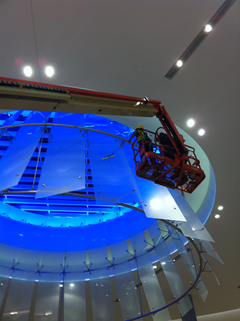

Dekoracyjna szyba jest oświetlona w nocy intensywnymi, kolorowymi światłami niebieskim i czerwonym. Szkło odgrywa także aktywną rolę w ogólnym układzie konstrukcyjnym, zapobiegając obracaniu się pierścieni.

Statyka i konstrukcja analiza statyczna
Stutzki Engineering
 Budowa Wykonawca
Linel, oddział firmy Mestek, Inc.
Mooresville, Indiana, USA

Producent przekładek szklanych
SentryGlas® firmy Kuraray America, Inc.
Wilmington, Delaware, USA


Specyfikacja projektu

Dane modelu

Liczba węzłów 1136
Liczba prętów 1264
Ilość przypadków obciążenia 8
Ilość KO 17
Liczba kombinacji wyników 1
Ciężar całkowity 9,745 t
Wymiary (metryczne) 10,939 x 12,150 x 6,264 m
Wymiary (imperialne) 35.89 x 39.86 x 20.55 feet
Wersja programu 8.06.11
