Lámpara de vidrio en el centro comercial de Keystone, Estados Unidos

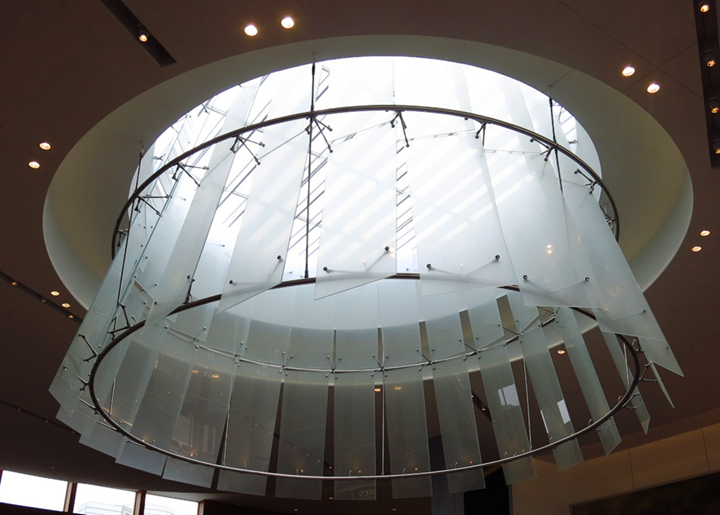

Cuatro candelabros de vidrio con soportes puntuales diferentes son los puntos focales del centro comercial recientemente renovado en Keystone, Indianápolis, EE. UU.

Cada lámpara se compone de placas colgantes de vidrio, las cuales están sostenidas con soportes de anillos de acero inoxidable.

Estructura

El candelabro más grande es elíptico, con un diámetro mayor de 36 pies. Las placas de vidrio de 3 metros de alto están orientadas en ángulos entre sí y se abren en abanico hacia la parte inferior.

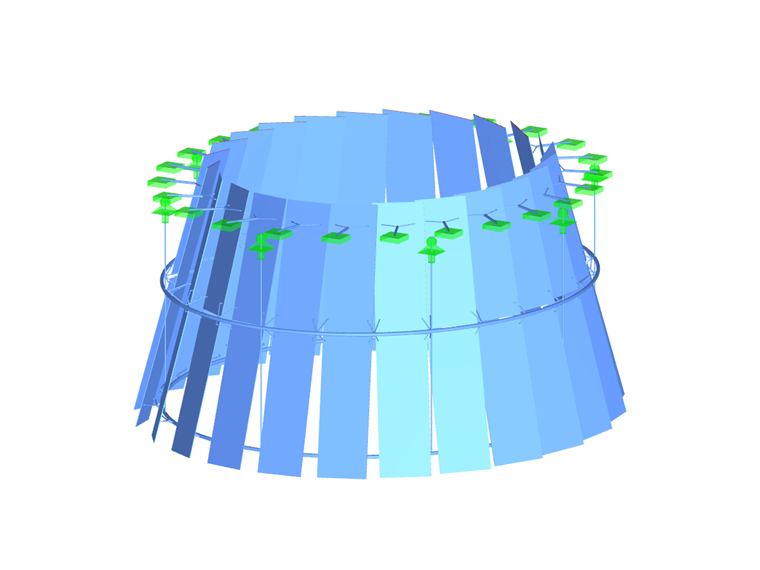

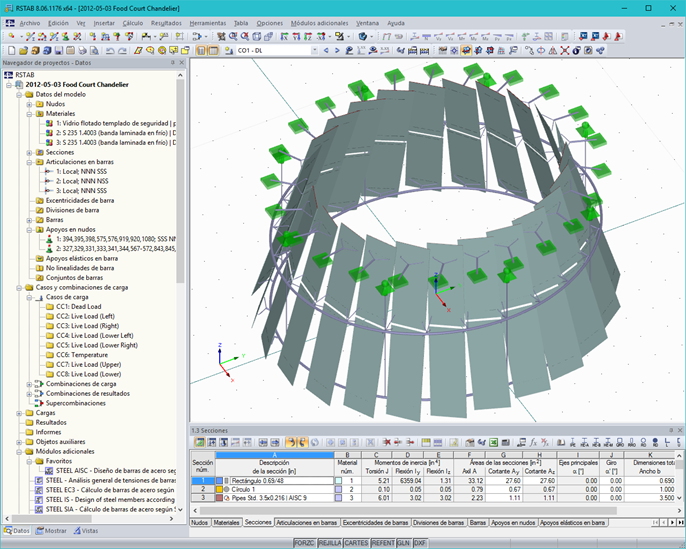

El modelo de RSTAB siguió con precisión el montaje de las partes físicas, incluyendo los pequeños detalles de los conectores. Esto permitió una predicción fiable de las deformaciones flexibles y el comportamiento dinámico.

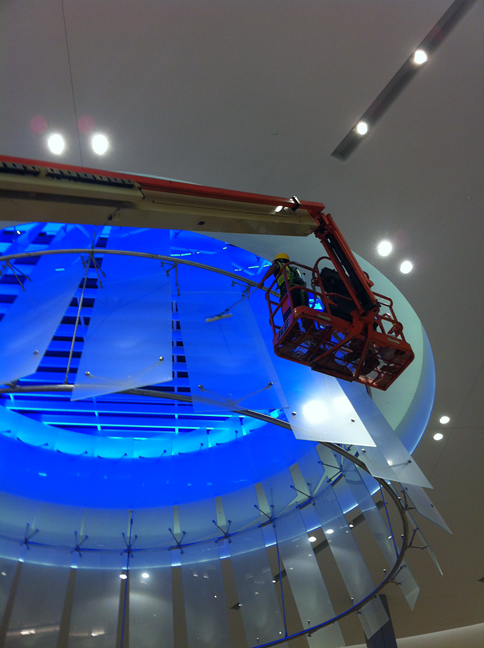

El vidrio decorativo se ilumina por la noche con luces azules y rojas intensas y coloridas. El vidrio también desempeña un papel activo en el sistema estruc-tural general, estabilizando los anillos frente al giro.

Ingeniería estructural Análisis estructural
Stutzki Engineering
Construcción Contratista
Linel, una división de Mestek, Inc.
Mooresville, Indiana, Estados Unidos

Fabricante de las capas intermedias de vidrio
SentryGlas® de Kuraray America, Inc.
Wilmington, Delaware, Estados Unidos


Especificaciones del proyecto

Datos del modelo

Número de nudos 1136
Número de barras 1264
Número de casos de carga 8
Número de combinaciones de carga 17
Número de combinaciones de resultados 1
Peso completo 9.745 t
Dimensiones (métricas) 10,939 x 12,150 x 6,264 m
Dimensiones (imperiales) 35.89 x 39.86 x 20.55 feet
Versión del programa 8.06.11
