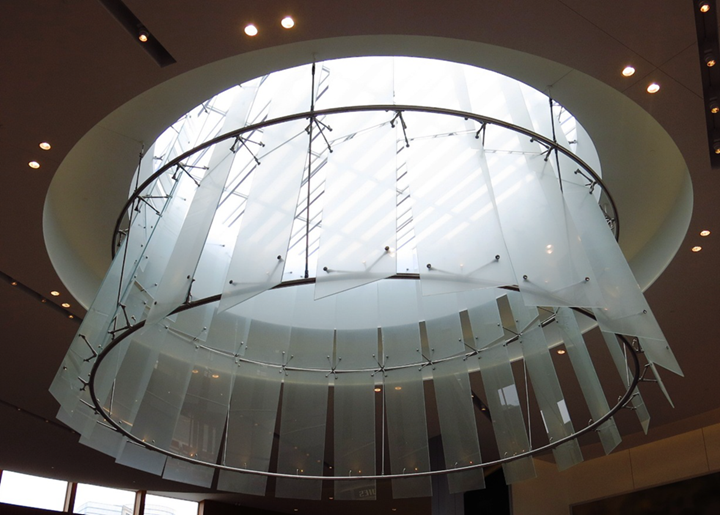

Lustres en verre du centre commercial de Keystone, États-Unis

Depuis sa rénovation, le centre commercial de Keystone, près de la ville d'Indianapolis (États-Unis) a su attirer l'attention grâce à quatre lustres en verre.

Chaque lustre est composé de plaques en verre suspendues qui sont supportées par des accroches fixées à des anneaux en acier inoxydable.

Structure

Le plus grand des lustres a une forme elliptique et fait près de 11 mètres de diamètre. Les plaques de verre de 3 mètres de long sont inclinées les unes par rapport aux autres et forment un entonnoir s’ouvrant vers le bas.

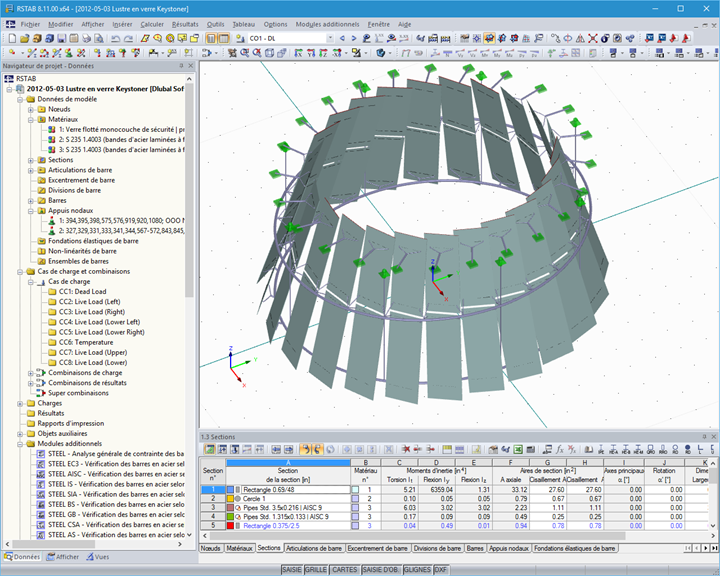

Le modèle RSTAB a été calculé avec une grande précision en vue de l'assemblage des composants, jusque dans les moindres détails des connexions. Il a été ainsi possible de prévoir de manière fiable les déformations et le comportement dynamique de la structure.

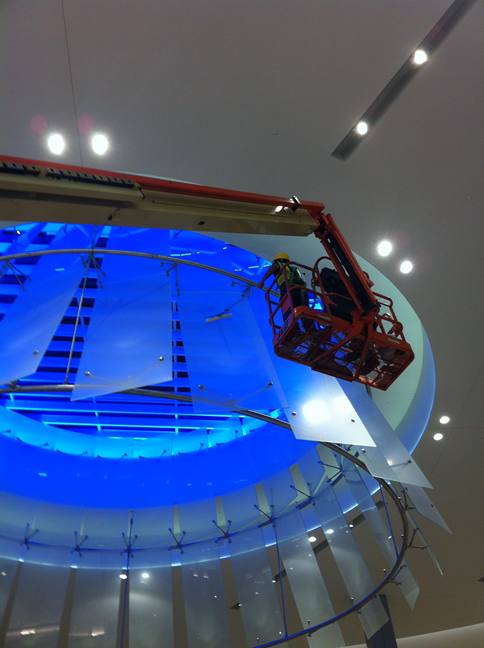

Les lustres s'illuminent d'une lumière bleue et le rouge le soir. Le verre joue également un rôle essentiel sur l'ensemble de la structure car il stabilise les anneaux et empêche leur rotation.

Calcul de structure Analyse statique
STUTZKI Engineering
Construction
Entrepreneur
Linel, une division de Mestek, Inc.
Mooresville, Indiana, États-Unis

Fabricant des intercalaires en verre
SentryGlas® de Kuraray America, Inc.
Wilmington, Delaware, États-Unis


Spécifications du projet

Données de modèle

Nombre de nœuds 1136
Nombre de barres 1264
Nombre de cas de charge 8
Nombre de combinaisons de charges 17
Nombre de combinaisons de résultats 1
Poids total 9,745 t
Dimensions (métrique) 10,939 x 12,150 x 6,264 m
Dimensions (impériales) 35.89 x 39.86 x 20.55 feet
Version du logiciel 8.06.11
